АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Насос топливный подкачивающий

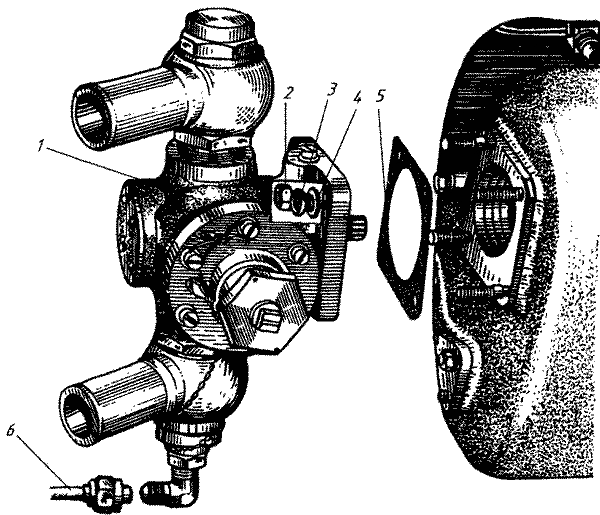

НАСОС ТОПЛИВНЫЙ ПОДКАЧИВАЮЩИЙ
Рис.7
№
рисунка
позиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис. 7 |
НАСОС ТОПЛИВНЫЙ ПОДКАЧИВАЮЩИЙ |
| 1 |
Насос топливный подкачивающий |
БНК-10И |
1 |
|
| 2 |
Гайка |
8Кд
ОСТІ 33207-89 |
4 |
|
| 3 |
Шайба пружинная |
8Кд
ОСТІ 11532-74 |
4 |
|
| 4 |
Шайба |
1,5-8-14 Хим. пас.
ОСТІ 34508-80 |
4 |
|
| 5 |
Прокладка |
24-06-251 |
1 |
|
| 6 |
Трубопровод |
24-508-826 |
1 |
|
