АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Резиновые уплотнительные кольца на трубопроводах откачки масла из полостей корпуса камеры сгорания
РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА
НА ТРУБОПРОВОДАХ ОТКАЧКИ МАСЛА
ИЗ ПОЛОСТЕЙ КОРПУСА КАМЕРЫ СГОРАНИЯ

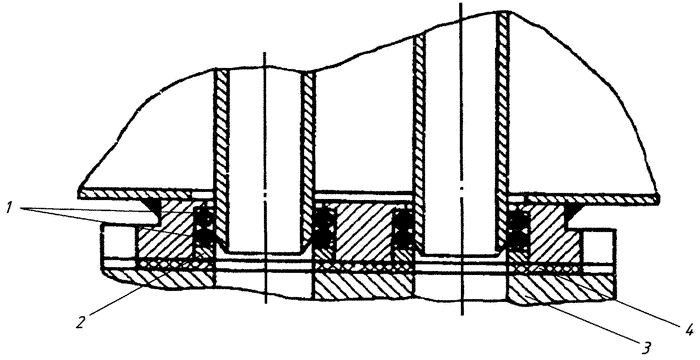

Рис. 106
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 106 |
РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА НА ТРУБОПРОВОДАХ ОТКАЧКИ МАСЛА ИЗ ПОЛОСТЕЙ КОРПУСА КАМЕРЫ СГОРАНИЯ |
| 1 |
Уплотнительные резиновые кольца |
0-5-0375 |
4 |
|
| 2 |
Регулировочное кольцо |
24-1003-009 |
2 |
|
| 3 |
Корпус маслофильтров |
24-507-873 |
1 |
|
| 4 |
Прокладка |
24-1003-022 |
1 |
|
