АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Воспламенитель

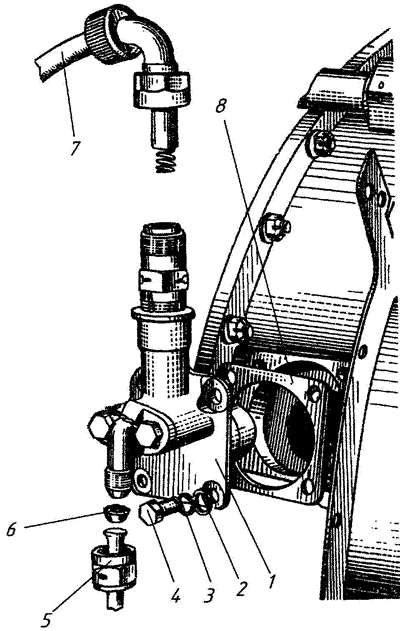

ВОСПЛАМЕНИТЕЛЬ
Рис. 12
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 12 |
ВОСПЛАМЕНИТЕЛЬ |
| 1 |
Воспламенитель левый |
24-503-990 |
1 |
|
| |
Воспламенитель правый |
24-503-990-01 |
1 |
|
| 2 |
Шайба |
1-6-10 Кд ОСТІ 34508-80 |
4 |
|
| 3 |
Шайба пружинная |
6 Кд
ОСТІ 11532-74 |
4 |
|
| 4 |
Болт |
0-0-603 |
4 |
|
| 5 |
Трубопровод левый
Трубопровод правый |
24-08-864
24-08-865 |
1
1 |
|
| 6 |
Жиклер 0 0,35 мм (на левом воспламенителе) |
25.53.05.001 |
1 |
|
| 7 |
Провод свечной |
24-1009-910 |
1 |
|
| 8 |
Прокладка |
0240300001 |
1 |
|
