АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Пусковая форсунка

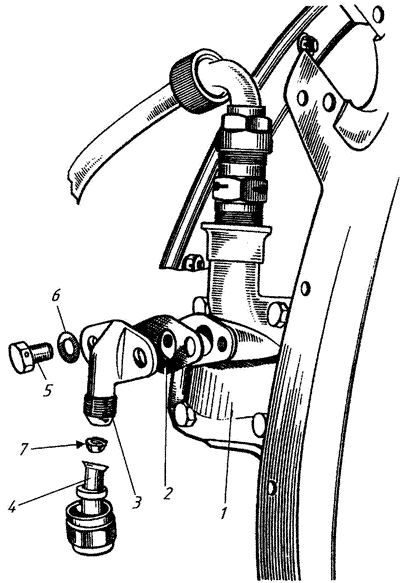

ПУСКОВАЯ ФОРСУНКА
Рис. 126
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 126 |
ПУСКОВАЯ ФОРСУНКА |
| 1 |
Воспламенитель левый |
24-503-990 |
1 |
|
| |
Воспламенитель правый |
24-503-990-01 |
1 |
|
| 2 |
Прокладка |
24-03-368 |
1 |
|
| 3 |
Форсунка пусковая |
24-03-950 |
1 |
|
| 4 |
Трубопровод левый |
24-08-864 |
1 |
|
| |
правый |
24-08-865 |
1 |
|
| 5 |
Винт |
(З)-б-ЮКд
ОСТІ 31502-80 |
2 |
|
| 6 |
Кольцо уплотнительное |
0-5-0041 |
2 |
|
| 7 |
Жиклер 0 0,35 мм (на левой пусковой форсунке) |
25.53.05.001 |
1 |
|
