АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Стартер-генератор
СТАРТЕР-ГЕНЕРАТОР

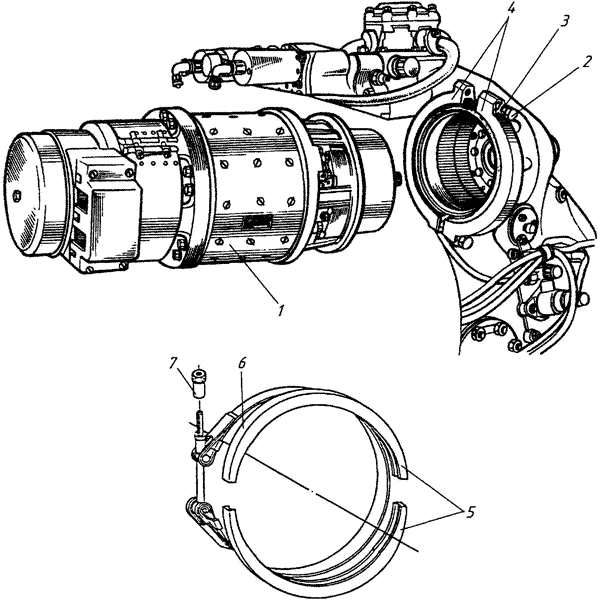

Рис. 14
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 14 |
СТАРТЕР-ГЕНЕРАТОР |
| 1 |
Стартер-генератор |
СТГ-18ТМО-1 ООО |
1 |
|
| 2 |
Болт |
18-56-322 |
2 |
|
| 3 |
Шайба контровочная |
0-4-5023 |
2 |
|
| 4 |
Хомут (из двух половин) |
24-06-281 |
1 |
|
| |
При креплении быстросъемным ленточным хомутом |
| 5 |
Колодки |
6 ОСТІ 11094-73 |
2 |
|
| 6 |
Хомут ленточный |
9 ОСТІ 11096-73 |
1 |
|
| 7 |
Гайка |
1-1 ОСТІ 11105-73 |
1 |
|
