АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Генератор переменного тока

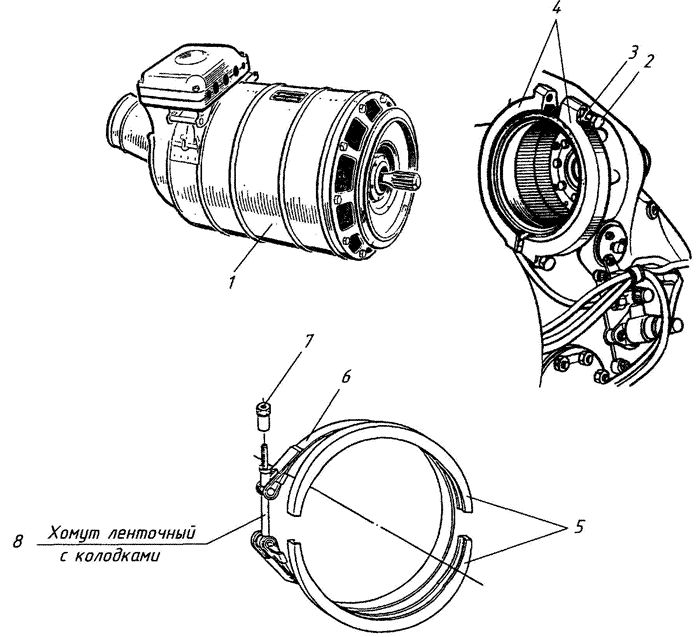

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА
Рис. 14г
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 14г |
ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА |
| 1 |
Генератор |
Г016ПЧ8 |
1 |
|
| 2 |
Болт |
18-56-322 |
2 |
|
| 3 |
Шайба контровочная |
0-4-5023 |
2 |
|
| 4 |
Хомут (из двух половин) |
20-06-404 |
1 |
|
| При креплениибыстросъемным ленточным хомутом |
| 5 |
Колодки |
7 ОСТІ 11094-73 |
2 |
|
| 6 |
Хомут ленточный |
9 ОСТІ 11096-73 |
1 |
|
| 7 |
Гайка |
2-1 ОСТІ 11105-73 |
1 |
|
| 8 |
Хомут ленточный с колодками |
11 ОСТІ 11093-73 |
1 |
|
