АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Клапан перепуска воздуха из компрессора

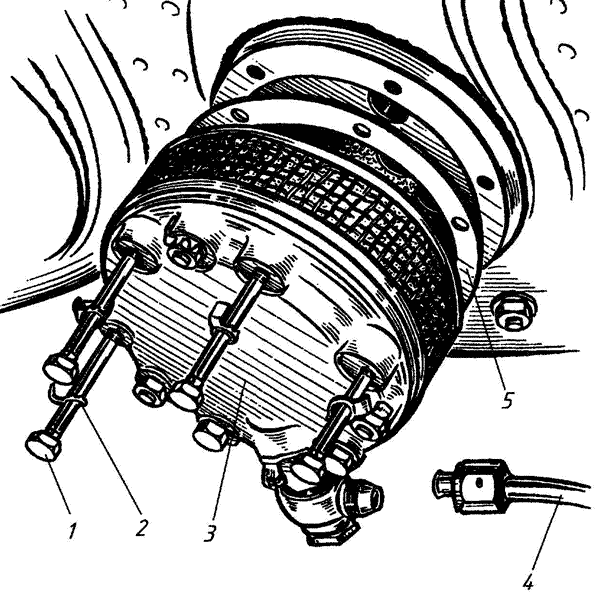

КЛАПАН ПЕРЕПУСКА ВОЗДУХА ИЗ КОМПРЕССОРА
Рис. 16
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 16 |
КЛАПАН ПЕРЕПУСКА ВОЗДУХА ИЗ КОМПРЕССОРА |
| 1 |
Болт |
0-0-5012 |
6 |
|
| 2 |
Шайба контровочная |
0-4-0050 |
6 |
|
| 3 |
Клапан |
24-501-913 |
1 |
|
| 4 |
Трубопровод |
24-508-804 |
1 |
|
| 5 |
Прокладка |
24-501-151 |
1 |
|
