АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Влагоотстойник

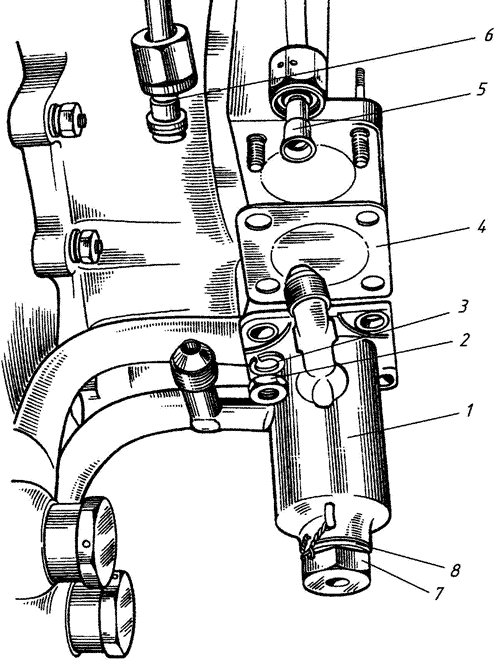

ВЛАГООТСТОИНИК
Рис. 19
№
рисунка
позиции
|
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 19 |
ВЛАГООТСТОИНИК |
| 1 |
Влагоотстойник с пробкой |
24-510-908 |
1 |
|
| 2 |
Гайка |
0810020-Т |
4 |
|
| 3 |
Шайба пружинная |
6 Кд
ОСТІ 11532-74 |
4 |
|
| 4 |
Прокладка |
24-506-092 |
1 |
|
| 5 |
Трубопровод |
24-508-841 |
1 |
|
| 6 |
Трубопровод |
24-508-831-01 |
1 |
|
| 7 |
Пробка |
24-510-043 |
|
|
| 8 |
Кольцо |
014-017-19-2-043А
ОСТІ 00980-80 |
1 |
|
