АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Приемник полного давления
ПРИЕМНИК ПОЛНОГО ДАВЛЕНИЯ

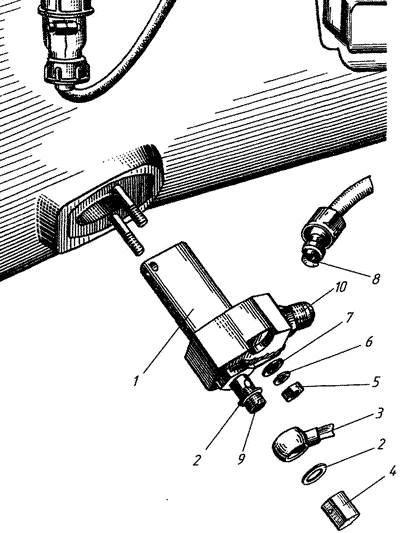

Рис. 21
№
рисунка
позиции
|
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 21 |
ПРИЕМНИК ПОЛНОГО ДАВЛЕНИЯ |
| 1 |
Приемник полного давления |
24-10-901 |
1 |
|
| 2 |
Кольцо уплотнительное |
ЗЗМ51-14-10,2-1 |
2 |
|
| 3 |
Трубопровод |
24-507-862 |
1 |
|
| 4 |
Заглушка |
20-07-433 |
1 |
|
| 5 |
Гайка |
6 Кд
ОСТ1 33207-89 |
2 |
|
| 6 |
Шайба пружинная |
6 Кд
ОСТ1 11532-74 |
2 |
|
| 7 |
Шайба |
1,5-6-12 Кд
ОСТ1 34507-80 |
2 |
|
| 8 |
Трубопровод |
24-508-831-01 |
1 |
|
| 9 |
Штуцер |
20-08-047 |
1 |
|
| 10 |
Штуцер |
0-8-0093 |
1 |
|
