- Суфлер центробежный

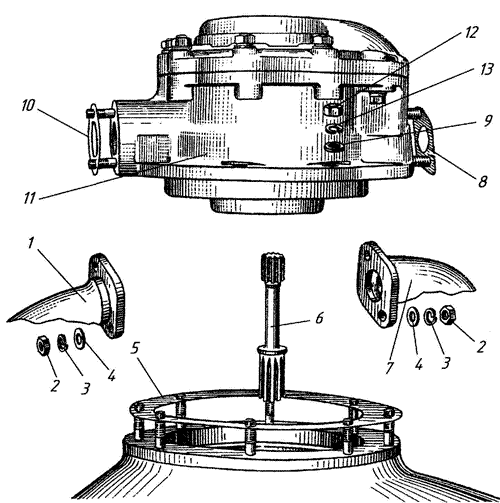

СУФЛЕР ЦЕНТРОБЕЖНЫЙ
Рис. 24
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 24 |
СУФЛЕР ЦЕНТРОБЕЖНЫЙ |
| 1 |
Трубопровод |
24-507-829 |
1 |
|
| 2 |
Гайка |
6 Кд
ОСТІ 33207-89 |
4 |
|
| 3 |
Шайба пружинная |
6 Кд
ОСТІ 11532-74 |
4 |
|
| 4 |
Шайба |
1-6-10 Хим. пас.
ОСТІ 34508-80 |
4 |
|
| 5 |
Прокладка |
24-507-118 |
1 |
|
| 6 |
Валик приводной |
24-506-045 |
1 |
|
| 7 |
Трубопровод |
24-507-840 |
1 |
|
| 8 |
Прокладка |
24-07-338 |
1 |
|
| 9 |
Шайба |
1,5-6-12 Кд
ОСТІ 34507-80 |
8 |
|
| 10 |
Прокладка |
24-507-036 |
1 |
|
| 11 |
Суфлер центробежный |
ЦС-24А 24-507-908 |
1 |
|
| 12 |
Гайка |
6 Кд
ОСТІ 33207-89 |
8 |
|
| 13 |
Шайба |
6 Кд
ОСТІ 11532-74 |
8 |
|
