АВИАЦИОННЫЕ ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии, АИ-24Т и АИ-24ВТ

Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации



- Маслофильтр регулятора частоты вращения

МАСЛОФИЛЬТР РЕГУЛЯТОРА ЧАСТОТЫ ВРАЩЕНИЯ

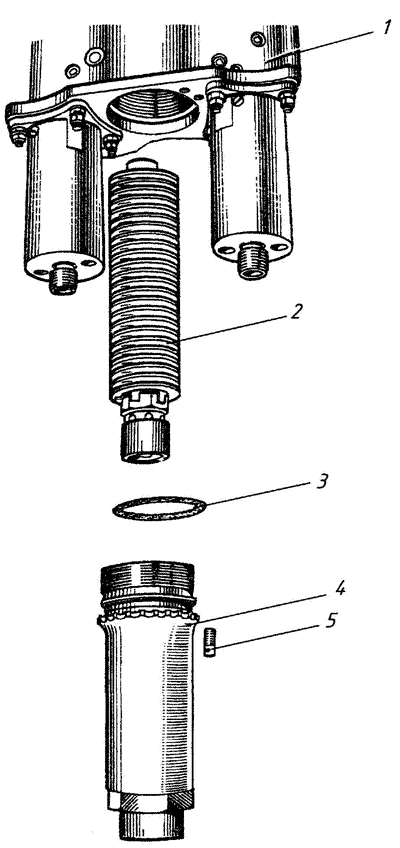

Рис. 25а


рисунка
позиции
Наименование Обозначение Кол
тво
Применяемость
Рис. 25а МАСЛОФИЛЬТР РЕГУЛЯТОРА ЧАСТОТЫ ВРАЩЕНИЯ
1 Регулятор частоты вращения Р68ДК-24 1
2 Фильтр (узел) Р68ДТ-70Б 1
3 Кольцо уплотнительное Н59102-Ф 1
4 Крышка фильтра Р68ДТ-180 1
5 Винт стопорный Р60-280С I
