АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Клапан перепуска воздуха на обогрев ВНА

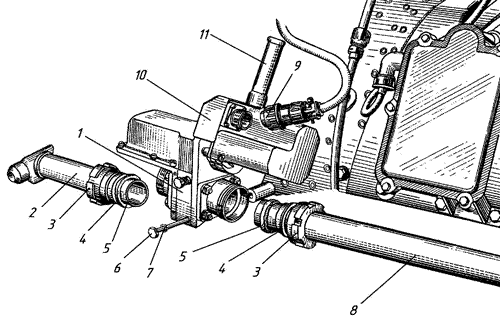

КЛАПАН ПЕРЕПУСКА ВОЗДУХА НА ОБОГРЕВ ВНА
Рис. 26
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 26 |
КЛАПАН ПЕРЕПУСКА ВОЗДУХА НА ОБОГРЕВ ВНА |
| 1 |
Клапан перепуска воздуха |
24-501-910 |
1 |
|
| 2 |
Трубопровод |
24-508-889 |
1 |
|
| 3 |
Гайка |
20-1251-031 |
2 |
|
| 4 |
Кольцо уплотнительное |
20-01-283 |
2 |
|
| 5 |
Кольцо уплотнительное |
20-01-384 |
2 |
|
| 6 |
Болт |
20-01-317 |
2 |
|
| 7 |
Шайба пружинная |
6Кд
ОСТІ 11532-74 |
2 |
|
| 8 |
Трубопровод |
24-508-888 |
1 |
|
| 9 |
Разъем штепсельный |
ШП-ЗТ |
1 |
|
| 10 |
Электромеханизм |
МП-5И |
1 |
|
| 11 |
Патрубок обдува электромеханизма |
24-501-827 |
1 |
|
