АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Трубопроводы воздушные
ТРУБОПРОВОДЫ ВОЗДУШНЫЕ

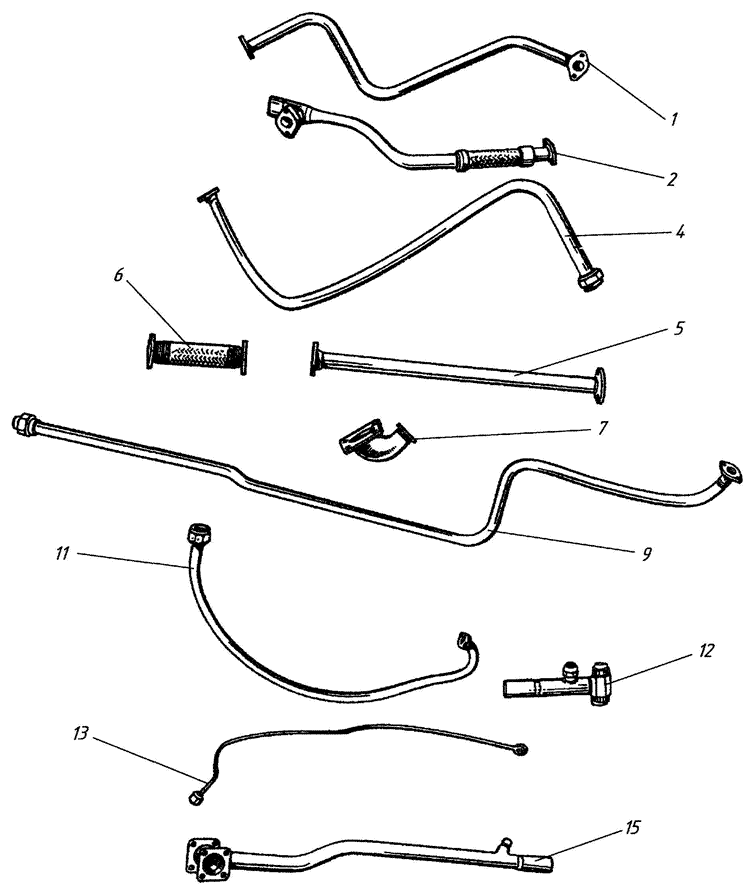

Рис. 35
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 35 |
ТРУБОПРОВОДЫ ВОЗДУШНЫЕ |
| 1 |
Подвод эмульсии к центробежному суфлеру |
24-507-829 |
1 |
|
| 2 |
Отвод эмульсии из тоннеля вала турбины к центробежному суфлеру |
24-507-824 |
1 |
|
| 4 |
Отвод воздуха от штуцера (на противопожарной перегородке) до фланца реактивного сопла |
24-507-817 |
1 |
|
| 5 |
Отвод эмульсии от рукава РГС-25 к фланцу реактивного сопла |
24-507-852 |
1 |
|
| 6 |
Рукав РГС-25 |
20-1007-791 |
1 |
|
| 7 |
Патрубок суфлирования полостей подшипников компрессора и турбины |
24-507-851 |
1 |
|
| 9 |
Отвод воздуха из центробежного суфлера до штуцера (на противопожарной перегородке) |
24-507-840 |
1 |
|
| 11 |
Подвод воздуха к ВНА от трубопровода
24-508-889 |
24-508-886 |
1 |
|
| 12 |
Отвод воздуха от МП-5И к трубопроводам
24-508-886 и 24-508-887 |
24-508-889 |
1 |
|
| 13 |
Подвод воздуха на обогрев приемника полного давления от трубки 24-508-888 |
24-507-862 |
1 |
|
| 15 |
Подвод воздуха к МП-5И |
24-508-888 |
1 |
|
ТРУБОПРОВОДЫ ВОЗДУШНЫЕ

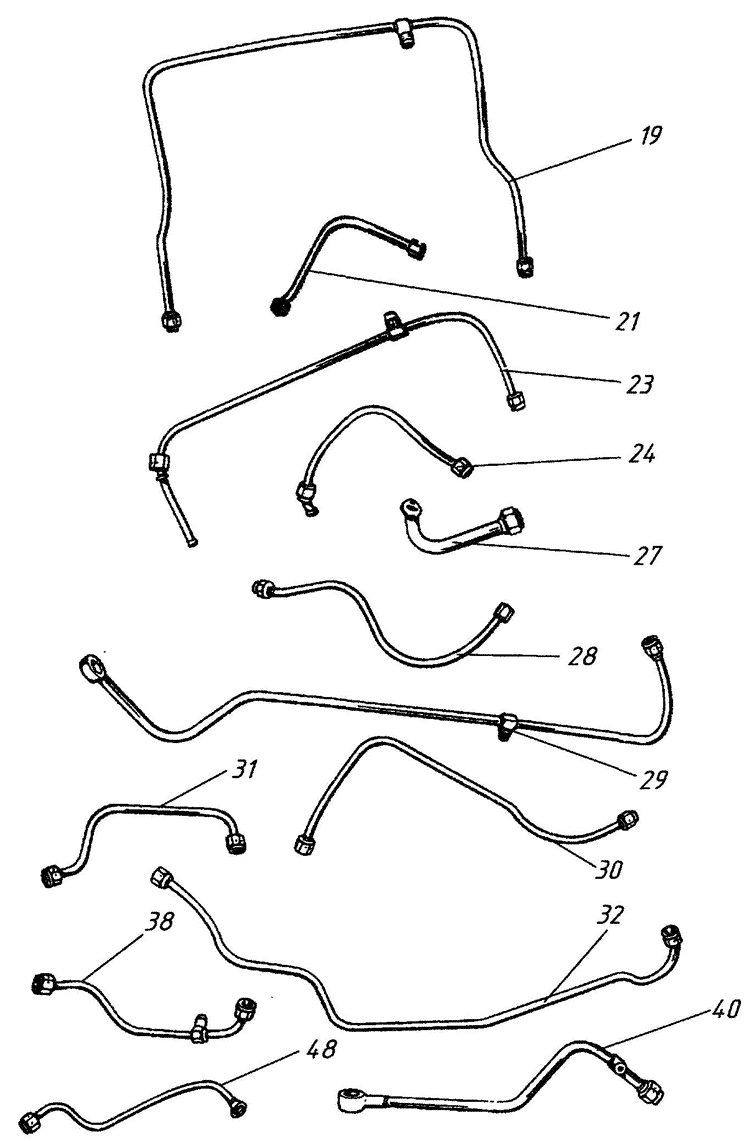

Рис. 36
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 36 |
ТРУБОПРОВОДЫ ВОЗДУШНЫЕ |
| 19 |
Подвод воздуха к клапанам перепуска воздуха (КПВ) за VIII ступенью |
24-507-805 |
1 |
|
| 21 |
Подвод воздуха от НД к трубке
24-508-805 |
24-508-802 |
1 |
|
| 23 |
Подвод воздуха к КПВ за V ступенью |
24-508-804 |
1 |
|
| 24 |
Подвод воздуха к КПВ от НД к трубопроводу
24-508-804 |
24-508-801 |
1 |
|
| 27 |
Подвод воздуха к ВНА от трубопровода
24-508-889 |
24-508-887 |
1 |
|
| 28 |
Подвод полного давления от приемника полного давления к влагоотстойнику |
24-508-831 |
1 |
|
| 29 |
Подвод воздуха от воздушного фильтра к ВС-1А |
24-508-828 |
1 |
|
| 30 |
Подвод полного давления от влагоотстойника к баростату АДТ |
24-508-841 |
1 |
|
| 31 |
Подвод воздуха из-за компрессора к АДТ |
24-508-818 |
1 |
|
| 32 |
Подвод воздуха от воздушного фильтра к НД |
24-508-806 |
1 |
|
| 38 |
Подвод воздуха к уплотнителю вала винта от тройника к штуцеру на лобовом картере |
24-507-833 |
1 |
|
| 40 |
Подвод воздуха из-за V ступени компрессора к переднему лабиринту компрессора |
24-507-832 |
1 |
|
| 48 |
Подвод воздуха к уплотнению вала винта |
24-507-818 |
1 |
|
