АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Трубопроводы топливные

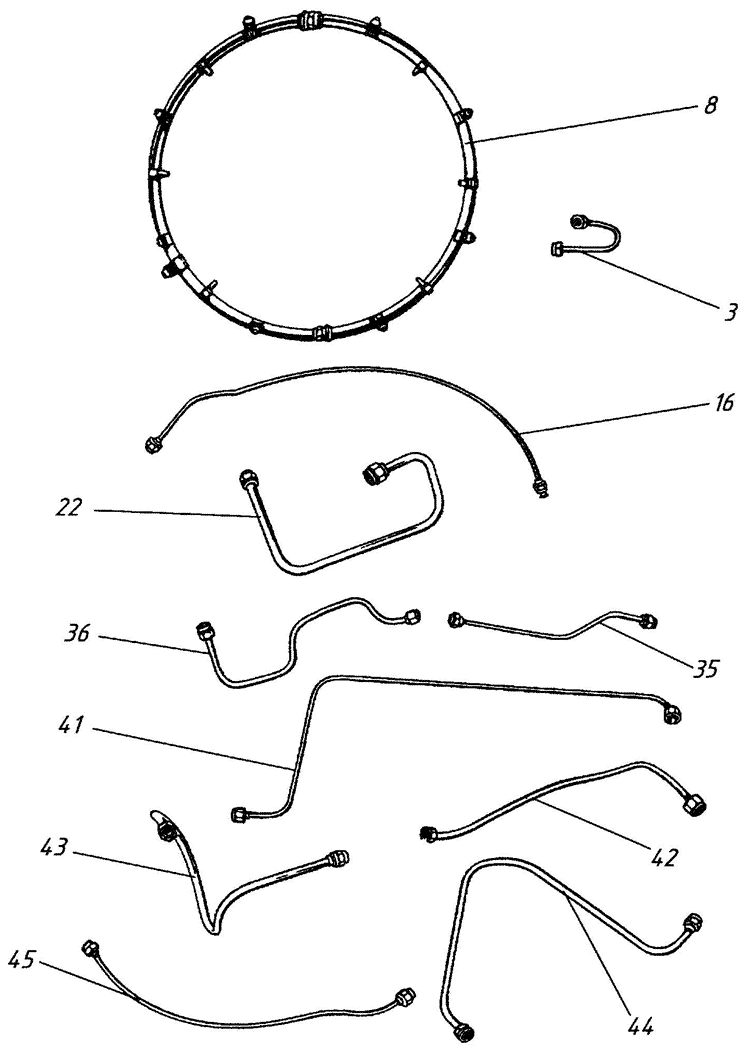

ТРУБОПРОВОДЫ ТОПЛИВНЫЕ
Рис. 37
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 37 |
ТРУБОПРОВОДЫ ТОПЛИВНЫЕ |
| 3 |
Подвод топлива от топливного коллектора к рабочим форсункам |
24-03-959 |
8 |
|
| 8 |
Топливный коллектор |
24-03-955 |
1 |
|
| 16 |
Подвод топлива к левому воспламенителю от тройника |
24-08-864 |
1 |
|
| 22 |
Отвод топлива от АДТ к НД |
24-508-803 |
1 |
|
| 35 |
Подвод топлива от клапана пускового топлива к тройнику |
24-08-850 |
1 |
|
| 36 |
Подвод топлива из АДТ к регулятору малого газа НД |
24-508-810 |
1 |
|
| 41 |
Отвод топлива от БНК к клапану пускового топлива |
24-508-826 |
1 |
|
| 42 |
Огвод топлива из-под сервопоршня НД-24 |
24-508-800 |
1 |
|
| 43 |
Подвод топлива от НД к АДТ |
24-508-823 |
1 |
|
| 44 |
Подвод топлива к топливному коллектору от АДТ |
24-508-822 |
1 |
|
| 45 |
Подвод топлива к правому воспламенителю |
24-08-865 |
1 |
|
