АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Гидронасос
ГИДРОНАСОС

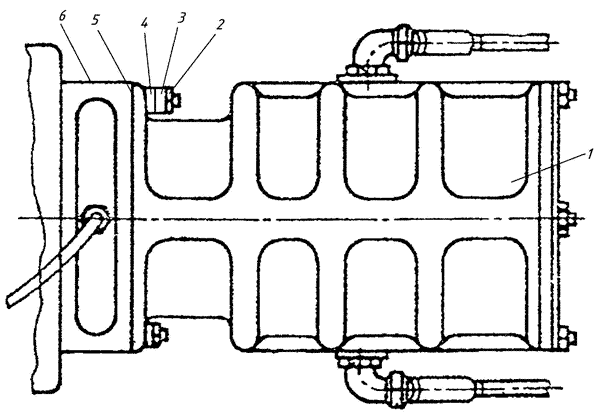

Рис. 40
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 40 |
ГИДРОНАСОС |
| 1 |
Гидронасос |
623АН |
1 |
|
| 2 |
Гайки крепления гидронасоса |
8Кд
ОСТ1 33207-89 |
4 |
|
| 3 |
Шайбы пружинные |
8Кд
ОСТ1 11532-74 |
4 |
|
| 4 |
Шайбы плоские |
1,5-8-14 Хим. пас.
ОСТ1 34508-80 |
4 |
|
| 5 |
Паронитовая прокладка |
20-06-358 |
1 |
|
| 6 |
Переходник |
24-506-816 |
1 |
|
