АВИАЦИОННЫЕ ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии, АИ-24Т и АИ-24ВТ

Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации



- Жиклеры подвода воздуха к лабиринтному уплотнению передней опоры компрессора и к уплотнению вала винта

ЖИКЛЕРЫ ПОДВОДА ВОЗДУХА К ЛАБИРИНТНОМУ
УПЛОТНЕНИЮ ПЕРЕДНЕЙ ОПОРЫ КОМПРЕССОРА
И К УПЛОТНЕНИЮ ВАЛА ВИНТА
Рис. 42


рисунка
позиции
Наименование Обозначение Кол
во
Применяемость

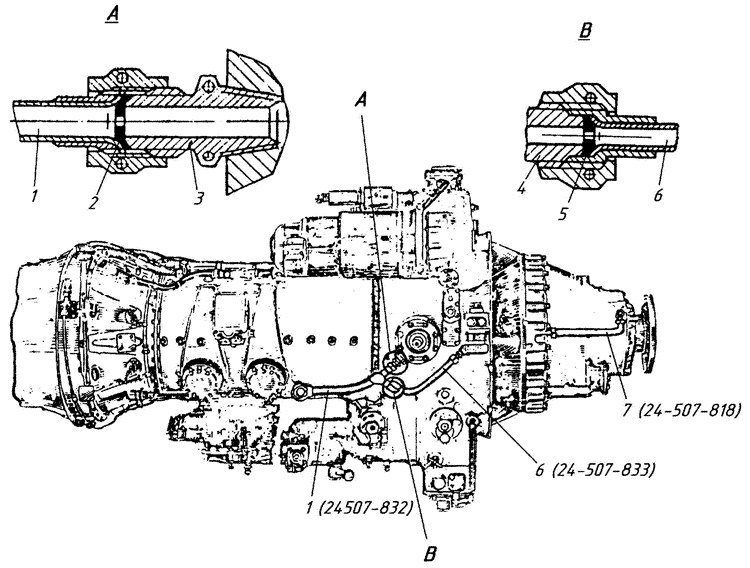

Рис. 42 ЖИКЛЕРЫ ПОДВОДА ВОЗДУХА К ЛАБИРИНТНОМУ УПЛОТНЕНИЮ ПЕРЕДНЕЙ ОПОРЫ КОМПРЕССОРА И К УПЛОТНЕНИЮ ВАЛА ВИНТА
1 Трубопровод подвода воздуха к передней опоре ротора компрессора 24-507-832 1
2 Жиклер 24-07-062 1
3 Штуцер   1
4 Штуцер   1
5 Жиклер 24-507-162 1
6,7 Трубопроводы подвода воздуха к уплотне­нию вала винта 24-507-833
24-507-818
1
1
