- Механизм измерителя крутящего момента

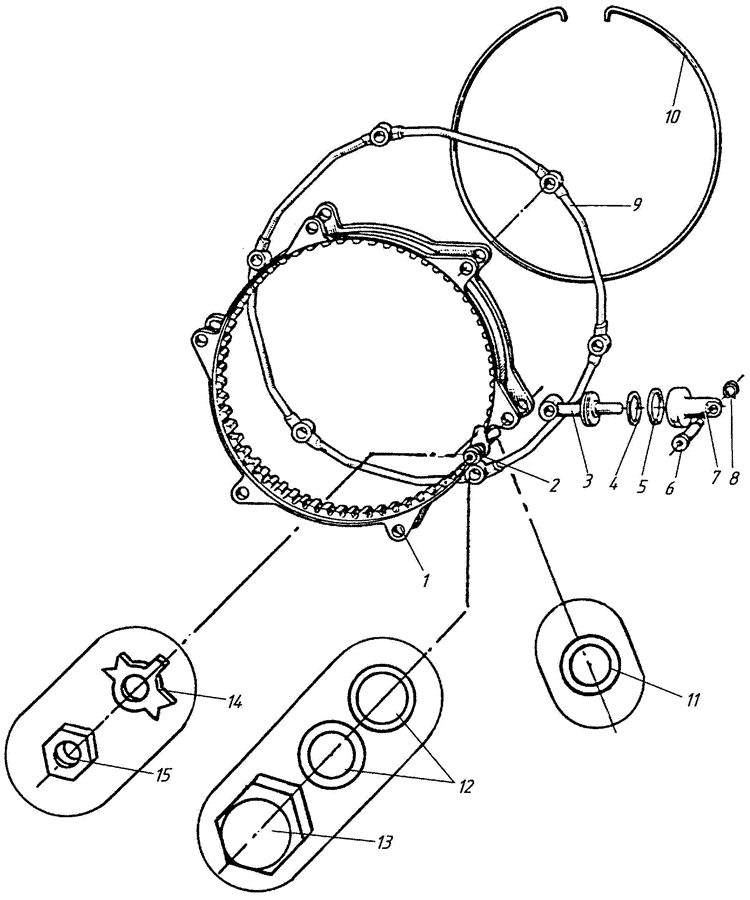

МЕХАНИЗМ ИЗМЕРИТЕЛЯ КРУТЯЩЕГО МОМЕНТА
Рис. 43
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Примечания |
| Рис. 43 |
МЕХАНИЗМ ИЗМЕРИТЕЛЯ КРУТЯЩЕГО МОМЕНТА |
| 9 |
Коллектор подвода масла |
24-61-809
0240061809 |
1 |
|
| |
Цилиндр |
24-511-920
0240511920 |
6 |
|
| 3 |
Поршень |
24-511-048
0240511048 |
1 |
|
| 4 |
Кольцо маслоуплотнительное |
24-511-053
0240511053 |
1 |
...-01....РД9,
подбор |
| 5 |
Кольцо стопорное |
564М55-40 Оке
0830564540 |
1 |
|
| 7 |
Цилиндр |
24-511-049
0240511049 |
1 |
|
| 2 |
Палец |
24-11-036
0240011036 |
4 |
...-РД2,
подбор |
| 2 |
Палец |
24-11-038
0240011038 |
2 |
...-РД2,
подбор |
| 6 |
Палец цилиндра |
24-11-039
0240011039 |
6 |
...-РД1,
подбор |
| 8 |
Кольцо стопорное 563М55-32 |
0-4-00-96
0240040096 |
6 |
|
| 10 |
Замок венца |
24-61-037
0240061037 |
1 |
|
| 11 |
Кольцо уплотнительное |
0-5-0288
0240050288 |
2 |
|
| 12 |
Кольцо уплотнительное резиновое |
0-5-0262
0240050262 |
12 |
|
| 13 |
Гайка глухая |
24-11-086
0240011086 |
6 |
|
| 14 |
Шайба контровочная двухсторонняя |
0-4-0070
0240040070 |
6 |
|
| 15 |
Гайка |
0810020-Т
0200810020 |
6 |
|
