— Пороговый замок

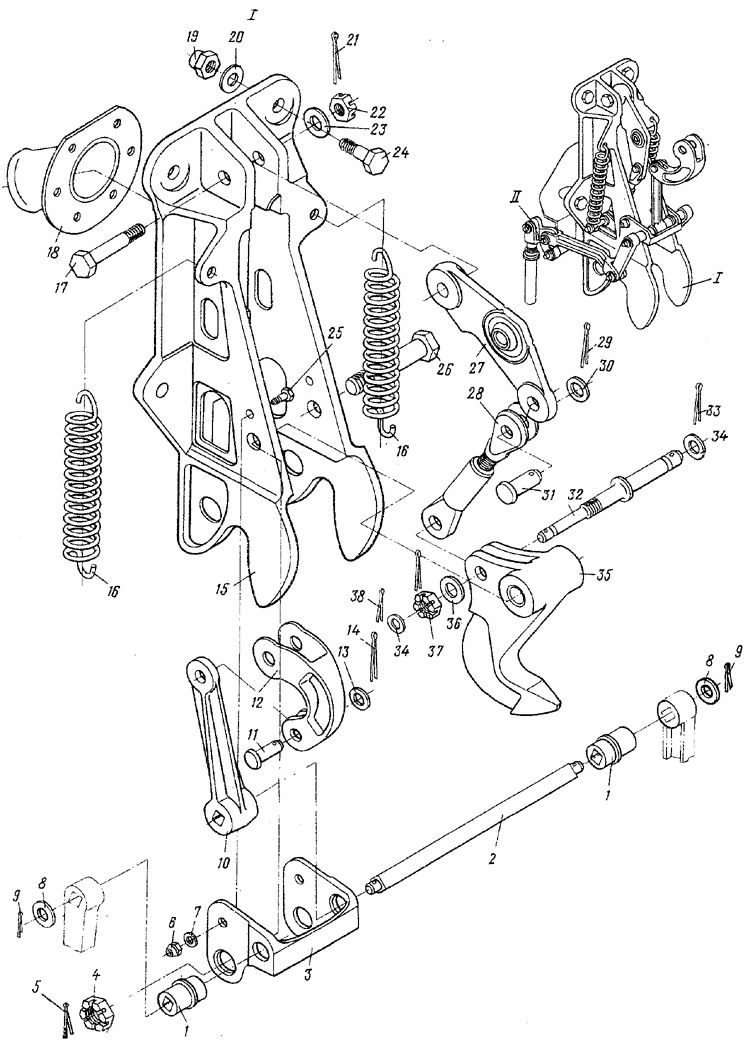

Рис»2. ПОРОГОВЫЙ ЗАМОК. (На 2 листах. Лист I)
Fig.2 SILL LOCK. (Sheet 1 of 2)

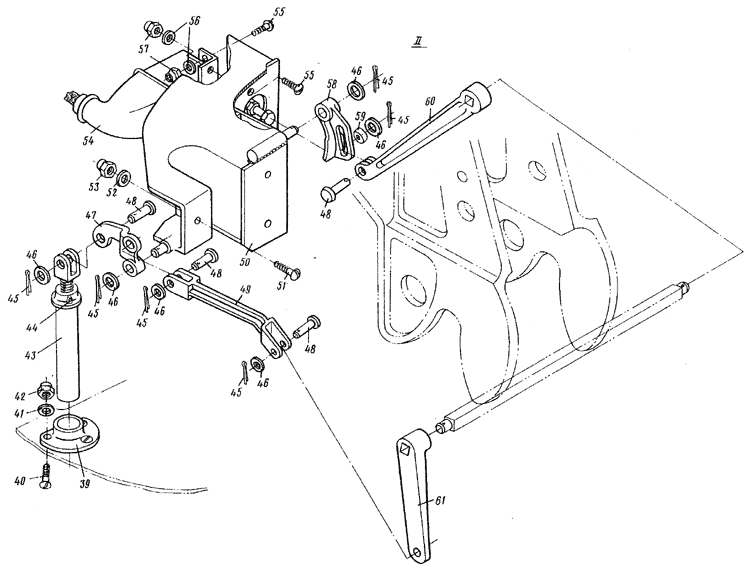

Рис.2. ПОРОГОВЫЙ ЗАИОК. (На 2 листах. Лист 2)
Fig.2. SILL LOCK. (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  26-0463-300-1 ПОРОГОВЫЙ ЗАМОК, ПРАВЫЙ (см. 2.3, рис.1, поз.2)
SILL LOCK, RH (See 2.3, Fig.1 Item No.2)
I
  26-0463-300-2 ПОРОГОВЫЙ ЗАМОК, ЛЕВЫЙ (cм. 2.3, рис.І, поз.2)
SILL LOCK, LH (See 2.3, Fig.l. Item No.2)
I
2 - 1 26-0463-376 . Втулка
Bushing
2
2 26-0463-375 . Ось
Axle
I
3 26-0463-359 . Кронштейн
Bracket
I
4 3341A-14 Кд . Гайка
Hut
I
5 2,5x32-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
6 3373A-5 Кд . Гайка
Hut
2
7 3402A-1-5-I0 Кд . Шайба
Washer
2
8 3402A-1-6-12 Кд . Шайба
Washer
2
9 2x12-002
ГОСТ 397-66
. Шплинт
Cotter pin
2
10 26-0463-363 . Качалка
Bellorank
I
11 І340С5І-6-І5-І2,5Кя . Валик
Рin
I
12 26-0463-364 . Серьга
Shackle
I
2 - 13 3402A-1-6-12 Кд . Шайба
Washer
I
14 2x12-002 ГОСТ 397-66 . Шплинт
Cotter pin
I
15 26-0463-305-1 . Кронштейн правый
Bracket, RE
I
  26-0463-305-2 . Кронштейн левый
Bracket, LH
I
16 1922A-3-19-70-11 . Пружина
Spring
2
17 4916A-10-34-4 Кд . Болт
Bolt
I
18 26-0463-330 . Фланец
Flange
I
19 3373A-I0 Кд . Гайка
Hut
4
20 3402A-1,5-10-18 Кд . Шайба
Washer
4
21 2,5x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
22 334IA-I0 Кд . Гайка
Hut
I
23 3402A-1,5-10-20 Кд . Шайба
Washer
I
24 3024A-10-26 Кд . Болт
Bolt
4
25 3003A-5-16 Кд . Болт
Bolt
2
26 3027A-14-56-4,5 Кд . Болт
Bolt
I
27 26-0463-320 . Качалка
Bellcrank
I
2-28 26-0463-310 . Поводок
Carrier
I
29 3x20-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
30 3402A-1-10-20 Кд . Шайба
Washer
I
31 26-0463-304 . Валик
Pin
I
32 26-0463-303 . Ось
Axle
I
33 2x14-002 ГОСТ 397-66 . Шплинт
Cotter pin
2
34 3402A-1,5-8-14 Кд . Шайба
Washer
2
35 26-0463-302 . Крюк
Hook
I
36 34021-0,5-10-20 Ед . Шайба
Washer
i
37 3346A-10 Кд . Гайка
Nut
I
38 2x14-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
39 26-0463-379 . Шайба
Washer
I
40 3166A-4-I4 Кд . Винт
Screw
3
41 3402A-1-4-8 Кд . Шайба
Washer
3
42 3373А-4 Кд . Гайка
Nut
3
43 26-0463-390 . Указатель
Indicator
I
2 - 44 1,5x15-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
45 1,5x10-002
ГОСТ 397-66
. Шплинт
Cotter pin
6
46 3402A-1-5-I0 Кд . Шайба
Washer
6
47 26-0463-373-1 . Качалка правая
Bellcrank, RH
I
  26-0463-373-2 . Качалка левая
Bellcrank, LH
I
48 1340C51-5-14-12 Кд . Валик
Pin
6
49 26-0463-372 . Тяга
Control rod
I
50 26-0463-380-1 . Кронштейн правый
Bracket, RH
I
  26-0463-380-2 . Кронштейн левый
Bracket, LH
I
51 3051A-4-14 Кд . Болт
Bolt
3
52 3402A-1-4-8 Кд . Шайба
Waeher
3
53 3373А-4 Кд . Гайка
Nut
3
54 ДП702 . Концевой выключатель
Limit switch
I
55 3I66A-4-14 Кд . Винт
Screw
4
56 3402A-1-4-8 Кд . Шайба
Waeher
4
57 3373А-4 Кд . Гайка
Hut
4
2 - 58 26-0463-370 . Кулачок
Cam
I
59 26-0463-376 . Втулка
Bushing
I
60 26-0463-377-1 . Рычаг правый
Lever, RH
I
  26-0463-377-2 . Рычаг левый
Lever, LH
I
61 26-0463-371-1 . Рычаг правый
Lever, RH
I
  26-0463-371-2 . Рычаг левый
Lever, LH
I
