— Механизм управления мостиком и выключения дросселя

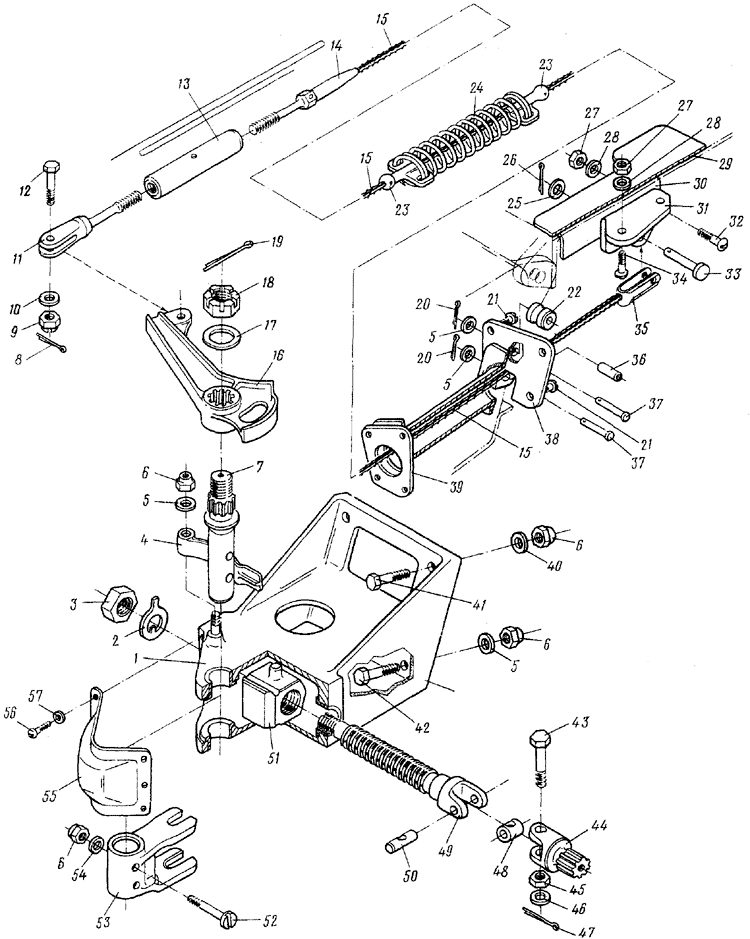

Рис. 7 МОСТИК
Fig. 7 BRIDGE



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  26-0462-700 МЕХАНИЗМ УПРАВЛЕНИЯ МОСТИКОМ И ВЫКЛЮЧЕНИЯ ДРОССЕЛЯ (см. 2.3, рис.1, поз.16)
    RAMP BRIDGE А2ГО THROTTLE CUTOUT CONTROL MECHANISM (See 2.3, Fig.l, Item No.16)
8 - 1 26-9462-720 . Корпус
Body
I
2 200M54-12 Кд . Шайба стопорная
Lock washer
I
3 198M54-12 Кд . Гайка
Nut
I
4 26-0462-699 . Рычаг
Lever
I
5 3402A-1-6-12 Кд . Шайба
Washer
8
б 3373А-6 Кд . Гайка
Nut
8
? 26-0462-696 . Валик
Pin
I
8 2x16-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
9 3341A-8 Кд . Гайка
Nut
I
10 3402A-1,5-8-14 Кд . Шайба
Washer
I
II 252С50-8 Кд . Вилка
Pork
I
12 3027А-8-22-3,5 Кд . Болт
Bolt
I
8 - 13 241C50-8 Кд . Муфта
Coupling
I
14 152AH-3.5 . Наконечник
End piece
I
15 26-0462-730-3 . Трос
Cable
I
16 26-0462-694 . Кулачок
Rocking arm
I
17 3402A-I,5-14-28 Кд . Шайба
Washer
I
18 3341A-14 Кд . Гайка
Hut
I
19 2,5x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
20 2x12-002
ГОСТ 397-66
. Шплинт
Cotter pin
2
21 3059A-5-16 Кд . Болт
Bolt
4
22 26-0462-662 . Ролик
Roller
I
23 26-0462-732 . Зацеп
Ball
2
24 26-0462-733 . Пружина
Spring
I
25 3402A-I-5-I0 Кд . Шайба
Washer
I
26 1,6x10-002
ГОСТ 397-66
. Шплинт
Cotter pin
1
27 3373А-5 Кд . Гайка
Hut
2
28 3402А-0,8-5-10 Кд . Шайба
Washer
2
8 - 29 26-0462-700-3 . Накладка
Cover plate
I
30 26-0462-700-5 . Уголок
Angle-piece
I
31 Э26-04-7I . Кронштейн
Bracket
I
32 1008AH-516 Кд . Болт
Bolt
2
33 1340051-5-28-25,5 Кд . Валик
Pin
I
34 1008AH-5-18 Кд . Болт
Bolt
I
35 26-0462-731 . Серьга
Shackle
I
36 26-0462-663 . Втулна
Bushing
I
37 1340051-6-30-26,5 Кд . Валик
Pin
2
38 26-0462-661 . Корпус
Body
I
39 26-0462-702 . Переходник
Adapter
I
40 3402A-1,5-6-12 Кд . Шайба
Washer
4
41 3003А-6-20 Кд . Болт
Bolt
2
42 3003А-6-24 Кд . Болт
Bolt
2
43 3027А-6-36-3 Кд . Болт I
    Bolt
8 - 44 26-0462-697 . Вилка
Pork
I
45 3341A-6 Кд . Гайка
Nut
I
46 1273C50-2-6-30 Кд . Шайба
Washer
2
47 1,6x15-002
ГОСТ 397-66
. Шплинт
Cotter pill
I
48 1515C50-3 Кд . Сухарь
Block
I
49 26-0462-691 . Винт ходовой
Lead screw
I
50 1514C50-3 Кд . Ось
Axle
I
51 26-0462-692 . Гайка
Nut
I
52 3033А-8-30 Кд . Болт конический
Taper bolt
I
53 26-0462-693 . Качалка
Bellcrank
I
54 1272C50-6-25 . Шайба
Washer
2
55 26-0462-698 . Крышка
Cover
I
56 3166A-3-5 Кд . Винт
Screw
6
57 ЗН65 02 9
ГОСТ 6402-70
. Шайба пружинная
Spring washer
6
