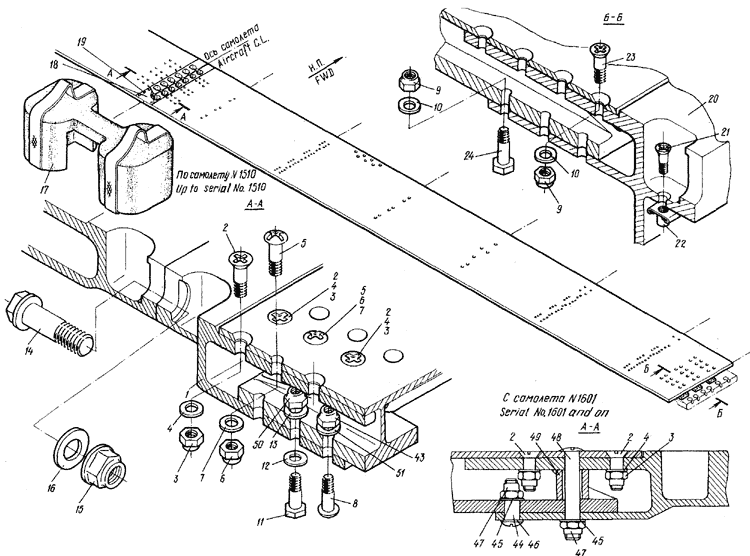

Рис.3. СЪЕМНАЯ ПАНЕЛЬ ЦЕНТРОПЛАНА. (На 2 листах. Лист I)
Fig.3. WING CENTRE SECTION LEADING-EDGE ASSEMBLY DETACHABLE (HINGED) PANEL. (Sheet 1 of 2)

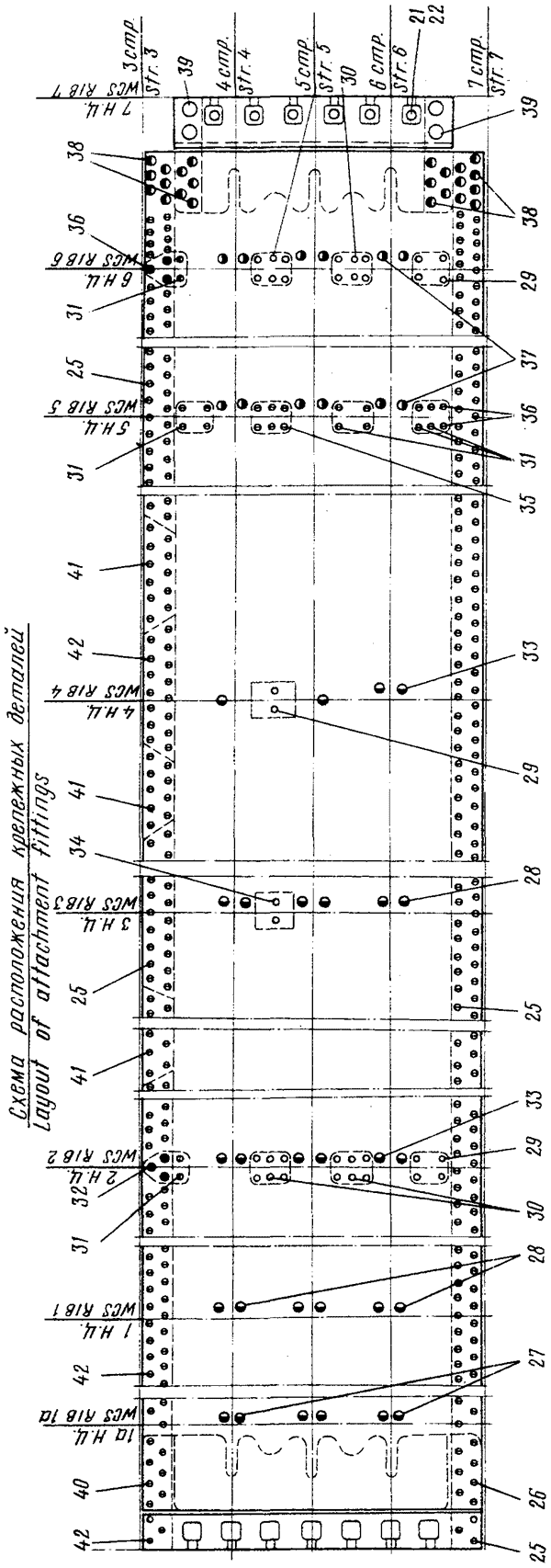

Рис.3. СЪЕМНАЯ ПАНЕЛЬ ЦЕНТРОПЛАНА. (На 2 листах. Лист 2)
Fig.3. WIHG CENTRE SECTION LEADING-EDGE ASSEMBLY DETACHABLE (HINGED) PANEL. (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  26-1030-30-1 ПАНЕЛЬ СЪЕМНАЯ ЦЕНТРОПЛАНА, ПРАВАЯ (см. 3.2, рис. I, поз. 2)
WING CENTRE SECTION LEADINGEDGE ASSEMBLY DETACHABLE (HINGED) PANEL, RH (See 3.2, Fig.l, Item No. 2)
I
  26-1030-30-2 ПАНЕЛЬ СЪЕМНАЯ ЦЕНТРОПЛАНА, ЛЕВАЯ (см. 3.2, рис. I, поз.2) WING CENTRE SECTION LEADING- EDGE ASSEMBLY DETACHABLE (HINGED) PANEL , LH (See 3.2, Fig.l, Item No.2) I
3 - 1 24-1030-31-1 . Профиль разъема, правый
Joint section, HH
I
  24-1030-31-2 . Профиль разъема, левый
Joint section, LH
I
2 4947A-8-26 . Болт
Bolt
12
3 3373A-8 Кд . Гайка
Nut
12
4 340IA-2-8-I6 . Шайба Washer 12
5 IOOaAH-IO-26 . Болт
Bolt
6 A
6 3374A-I0 Кд . Гайка
Nut
6 A
7 340IA-I,5-10-18 . Шайба
Washer
6 A
8 I008AH-6-24 . Болт
Bolt
6 A
9 3373A-6 Кд . Гайка
42
10 3401A-1-6-12 Nut . Шайба
Washer
42
11 3021A-8-30 Кд . Болт
Bolt
12 A
3 - 12 3401A-0,5-8-16 . Шайба
Washer
12 A
13 3401A-1,5-8-16 . Шайба
Washer
12 A
14 215AH-12-42 . Болт
Bolt
7
15 216AH-12 . Гайка
Nut
7
16 226AH-I2 . Шайба
Washer
7
17 24-2603-1-11 . Бобышка
Boss
7
18 26-1000-0-13 . Лента щелевая
Protective strap
I
19 3183A-4-8 Кд . Винт Screw 16
20 24-1030-32-1 . Профиль разъема, правый
Joint section, RH
I
  24-1030-32-2 . Профиль разъема, левый
Joint section, LH
I
21 4996A-5-18 . Болт
Bolt
6
22 3385A-5 Кд . Гайка плавающая
Floating nut
6
23 4947A-6-20 . Болт
Bolt
24
24 3021A-6-22 Кд . Болт
Bolt
18
25 4996A-6-24 . Болт Bolt 382
26 1008AH-6-20 . Болт
Bolt
8
27 4947A-6-62 . Болт
Bolt
6
28 4996A-6-58 . Болт
Bolt
12
3 - 29 3097A-6-22 Кд . Болт
Bolt
10
30 3097A-5-20 Кд . Болт
Bolt
24
31 3097A-6-24 Кд . Болт
Bolt
16
32 4947A-6-28 . Болт
Bolt
3 В
  4996A-6-30 . Болт
Bolt
3 Г
33 4996A-6-60 . Болт Bolt 10
34 3097A-6-20 Кд . Болт
Bolt
2
35 3097А-5-22 Кд . Болт
Bolt
6
36 3097А-6-30 Кд . Болт Bolt 5
37 4996А-6-62 . Болт
Bolt
12
38 4996А-6-30 . Болт
Bolt
24
39 4947А-8-32 . Болт Bolt 4
40 I008AH-6-22 . Болт
Bolt
8
41 4996А-6-28 . Болт
Bolt
35
  4996А-6-26 . Болт
Bolt
89 А
42 3374А-6 Кд . Гайка
But
6
3-44 26-1030-38 . Болт
Bolt
6 Б
45 340IA-1,5-8-16 . Шайба
Washer
12 Б
46 340IA-0,5-10-20 . Шайба
Washer
6 Б
47 3374A-S Кд . Гайка
3Sut
12 Б
48 26-1030-37 . Болт
Bolt
6 Б
49 26-1030-36-3 . Втулка
Bushing
6 Б
50 3373A-8 Кд . Гайка
Nut
12 А
51 340IA-1-6-I2 . Шайба
Washer
6 А
    ИЗМЕНЕНИЯ ПO СЕРИЯМ
А - с 1301 но 1510
Б - с 1601
В - с 1301 по 1610
Г - с 1701

EFFECTIVITY LEGEND)
А - 1301 up to 1510
Б - 1601 and on
В - 1301 up to 1610
Г - 1701 and on
