— Откидные панели хвостовой части центроплана

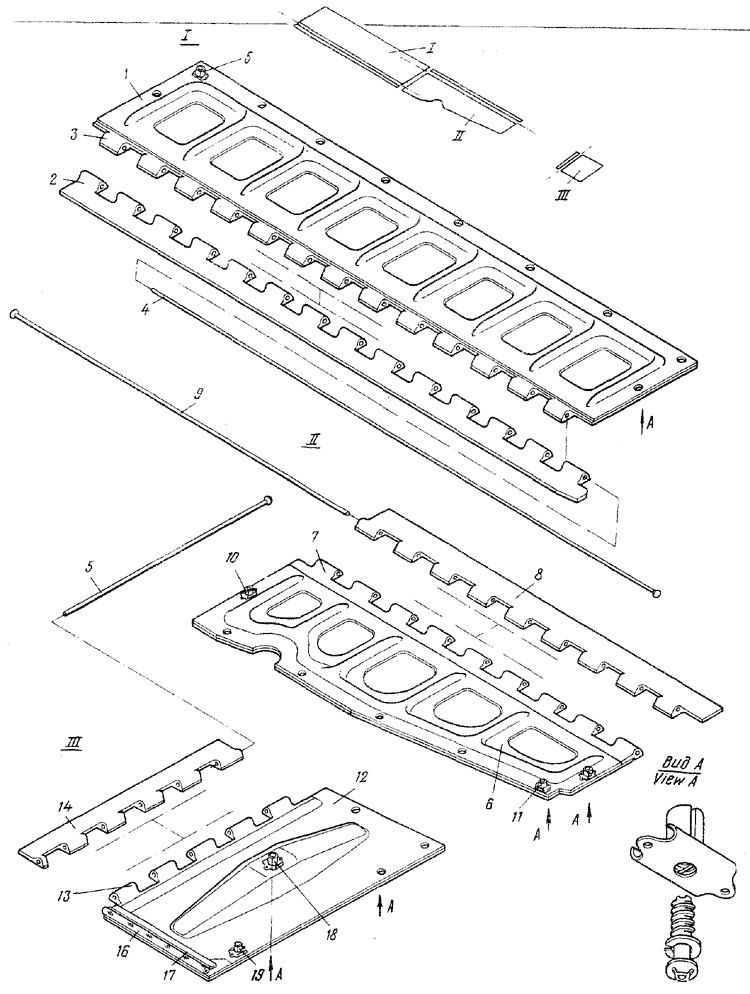

Рис.6. ОТКИДНЫЕ ПАНЕЛИ ХВОСТОВОЙ ЧАСТИ ЦЕНТРОПЛАНА
Fig.6. WING CENTRE SECTION TRAILING PORTIOET HIHGED PANELS



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  Без номера
No number
ОТКИДНЫЕ ПАНЕЛИ ХВОСТОВОЙ ЧАСТИ
ЦЕНТРОПЛАНА, ПРАВЫЕ
WING CENTRE SECTION trailing
PORTION HINGED PANELS, RH
ОТКИДНЫЕ ПАНЕЛИ ХВОСТОВОЙ ЧАСТИ ЦЕНТРОПЛАНА, ЛЕВЫЕ
WING CENTRE SECTION TRAILING PORTION HINGED PANELS, LH

6 - I 24-1012-203-1 . Панель центроплана хвостовая, правая (см.3.2, рис.5, поз.16
Wing centre aection trailing portion panel, rh (See 3-2, Pig. 5, Item No.16)
I
  24-1012-203-2 . Панель центроплана хвостовая, девая
Wing centre section trailing portion panel, LH
I
2 24-1012-211-1 .. Петля правая Hinge
half, RH
I
  24-1012-211-2 .. Петля левая
Hinge half, lh
I
3 24-1012-212-7 .. Петля правая
Hinge half, RH
I
  24-1012-212-8 .. Петля девая
Hinge half, LH
I
4 145C49-3-1334 .. Шомпол
Hinge pin
I
5 780AH-2-13 .. Замок винтовой
Screw-type lock
11
6 24-10I2-204-1 . Панель центроплана хвостовая, правая (см. 3.2, рис. 5, поз.17)
Wing centre section trailing portion panel, rh (See 3.2, Pig.5, Item No.17)
I
6-6 24-1012-204-2 .. Панель центроплана хвостовая левая
Wing centre section trailing portion panel, LH
1
7 24-1012-206-1 .. Петля правая
Hinge half, RH
I
  24-1012-206-2 .. Петля левая
Hinge half, LH
I
8 24-1012-212-5 .. Петля правая
Hinge half, RH
I
  24-1012-212-6 .. Петля левая
Hinge half, LH
I
9 145C49-3-865 .. Шомпол
Hinge pin
I
10 780AH-2-13 .. Замок винтовой
Screw-type lock
2
II 780AH-2-15 .. Замок винтовой
Screw-type lock
5
12 24-1012-208-1 . Щиток правый (см. 3.2, рис. 5, поз.18)
Curtain, RH (See 3.2, Pig.5, Item Ко.18)
I
  24-1012-208-2 . Щиток левый
Curtain, LH
I
13 24-1012-211-3 .. Петля правая
Hinge half, RH
I
  24-1012-211-4 .. Петля левая
Hinge half, LH
I
14 24-1012-212-3 .. Петля правая
Hinge half, RH
I
  24-1012-212-4 .. Петля левая
Hinge half, LH
I
6 - 15 1258C56-3-484 .. Шомпол
Hinge pin
I
16 24-1012-208-19 .. Профиль резиновый
Rubber section
I
17 24-1012-208-21 .. Лента Strap I
18 780AH-2-36 .. Замок винтовой
Screw-type lock
I
19 780AH-2-I5 .. Замок винтовой
Screw-type lock
2
