— Схема раскроя обшивки фюзеляжа

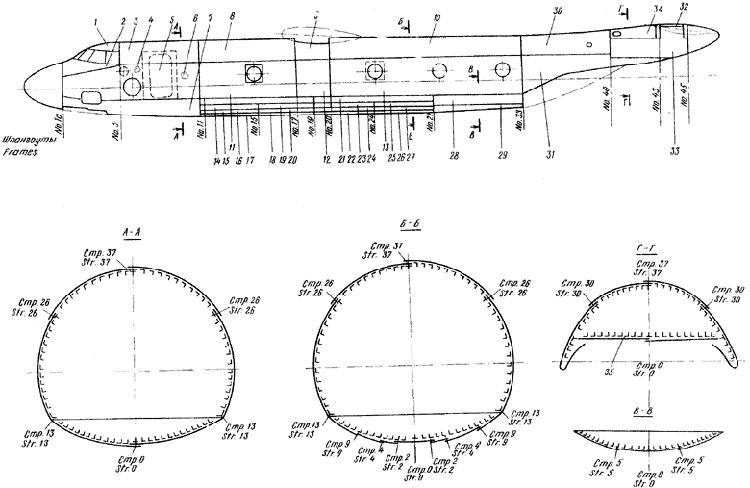

Рис. 3. СХЕМА РАСКРОЯ ОБШИВКИ ФЮЗЕЛЯЖА
pig. 3. fuselage skin sheets

№ рисунк. и позиции Figure and item No.	Обозначение Part number	Наименование Nomenclatu re 1234567	K-вo на сборку Units per Assy	Применяемость Effectivity
		СХЕМА РАСКРОЯ ОБШИВКИ ФЮЗЕЛЯЖА FUSELAGE Skin SHEETS
3-1	26-0290-0-3	. Обшивка Skin sheet	I
2	26-0290-0-5	. Обшивка правая Skin sheet, RH	I
	26-0290-0-7	. Обшивка левая Skin sheet, LH	I
3	26-0290-0-9	. Обшивка правая Skin aheet, RH	I
	26-0290-0-11	. Обшивка левая Skin sheet, LH	I
	26-0290-0-13	. Обшивка Skin sheet	I
5	26-0290-0-17	. Обшивка Skin sheet	I
6	26-0290-0-15	. Обшивка Skin sheet	I
7	26-0290-0-19	. Обшивка правая Skin sheet, RH	I
	26-0290-0-21	. Обшивка левая Skin sheet, LH"	I
8	26-0390-0-209	. Обшивка правая Skin sheet, RH	I
	26-0390-0-210	. Обшивка левая Skin sheet, LH	I
9	26-0390-0-137	. Обшивка правая Skin sheet, RH	I
	26-0390-0-138	. обшивка левая ЧЪ-Чп <зЪл«,+ T.W	I
3-10	26-0390-0-31	. Обшивка правая Skin sheet, RH	I
	26-0390-0-32	. Обшивка левая Skin sheet, LH	I
11	26-0390-0-2II	. Обшивка правая Skin sheet, RH	I
	26-0390-0-212	. Обшивка левая<br> Skin sheet, LH	I
12	26-0390-0-215	. Обшивка правая Skin sheet, RH	I
	26-0390-0-216	. Обшивка левая Skin sheet, LH	I
13	26-0390-0-33	. Обшивка правая Skin sheet, RH	I
	26-0390-0-34	. Обшивка левая Skin sheet, LH	I
14	26-0390-0-291	. Обшивка правая Skin sheet, RH	I
	26-0390-0-292	. Обшивка левая Skin sheet, LH	I
15	26-0390-0-299	. Обшивка правая Skin sheet, RH.	I
	26-0390-0-300	. Обшивка левая Skin sheet, LH	I
16	26-0390-0-285	. Обшивка правая Skin sheet, RH	I
	26-0390-0-284	. Обшивка левая Skin sheet, LH	I
17	26-0390-0-251	. Обшивка Skin sheet	I
18	26-0390-0-253	. Обшивка правая Skin sheet, RH	I
3 - 19	26-0390-0-293	. Обшивка правая Skin sheet, RH	I
	26-0390-0-294	. Обшивка левая Skin sheet, LH	I
20	26-0390-0-301	. Обшивка правая Skin sheet, RH	I
	26-0390-0-302	, Обшивка левая Skin aheet, LH	I
21	26-0390-0-287	. Обшивка правая Skin aheet, RH	I
	26-0390-0-286	. Обшивка левая Skin aheet, LH	I
22	26-0390-0-255	. Обшивка Skin sheet	I
23	26-0390-0-295	. Обшивка правая Skin sheet, RH	I
	26-0390-0-296	. Обшивка левая Skin sheet, LH	I
24	26-0390-0-303	. Обшивка правая Skin sheet, RH	I
	26-0390-0-304	. Обшивка левая Skin sheet, LH	I
25	26-0390-0-297	. Обшивка правая Skin sheet, RH	I
	26-0390-0-298	. Обшивка левая Skin sheet, LH	I
26	26-0390-0-257	. Обшивка Skin sheet	I
27	26-0390-0-305	. Обшивка правая Skin sheet, RH	I
	26-0390-0-306	. Обшивка левая Skin sheet, LH	I
3-28	26-0390-0-45	. Обшивка правая Skill sheet, RH	I
	26-0390-0-46	. Обшивка левая Skin sheet, LH	I
29	26-0490-0-39	. Обшивка Skin sheet	I
30	26-0490-0-81	. Обшивка правая Skin sheet, RH	I
	26-0490-0-82	. Обшивка левая Skin sheet, LH	I
31	26-0490-0-83	. Обшивка правая Skin sheet, RH	I
	26-0490-0-84	. Обшивка левая Skin sheet, LH	I
32	26-04^0-0-91	. Обшивка Skin sheet	I
33	26-0490-0-89	. Обшивка правая Skin sheet, RH	I
	26-0490-0-90	. Обшивка левая Skin sheet, LH	I
34	26-0490-0-87	. Обшивка правая Skin sheet, RH.	I
	26-0490-0-88	. Обшивка левая Skin sheet, LH	I
35	26-0490-0-85	. Обшивка правая Skin sheet, RH	I
	26-0490-0-86	. Обшивка левая Skin sheet, LH	I
