— Элерон корневой, левый

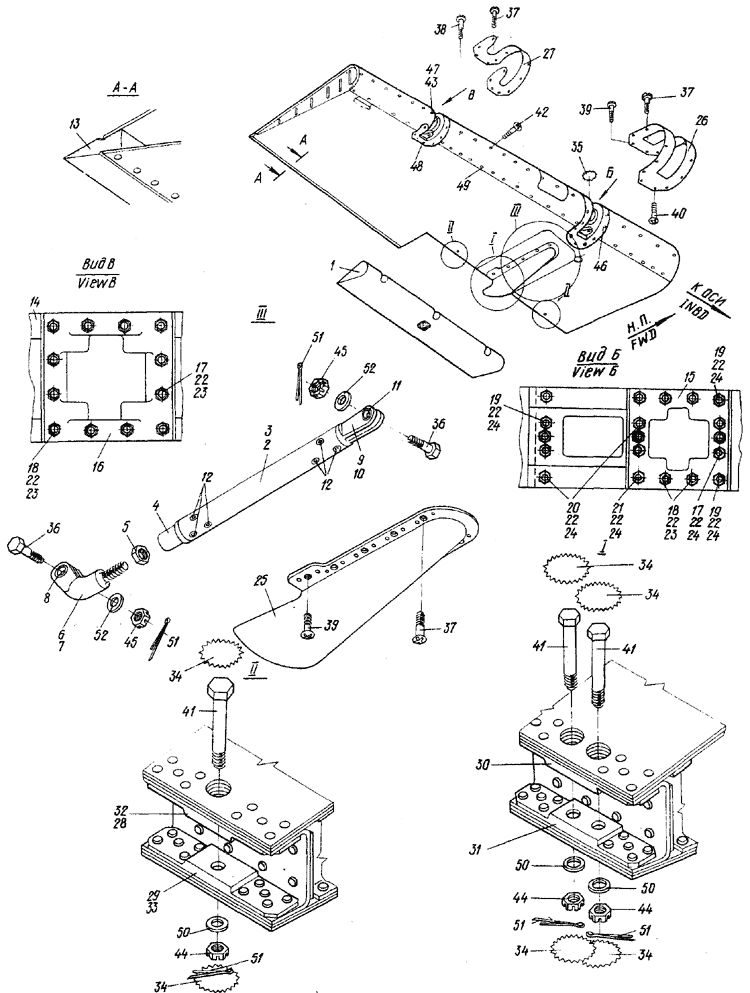

Рис.6. ЭЛЕРОН КОРНЕВОЙ, ПРАВЫЙ
Fig.6. ROOT AILERON, RH



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3701-20 ЭЛЕРОН КОРНЕВОЙ, ПРАВЫЙ (см. 3.4, рис.1, поз.За)
ROOT AILERON, RH (See 3-4, Fig.l, Item No.3a)
6 - 1 24-3704-0-1 . Сервокомпенсатор элерона, правый (см. 3.4, рис.4)
Aileron balancing tab, RH (See 3.4, Fig.4)		 I
2 24-3701-130 . Тяга в сборе
Control rod assy		 I
3 24-3701-130-3 .. Труба
Torque tube		 I
4 24-3701-134 .. Стакан
Sleeve		 I
5 24-3701-1 .. Гайка
Nut		 1
6 24-3701-132 .. Вилка в сборе
Fork assy 		I
7 24-3701-132-3 ... Вилка
Fork		 I
8 2413A57-6-8-3 Кд ... Втулка
Buahing		 2
9 24-3701-123-5 .. Вилка с втулками в сборе
Fork-with-bushings aasy		 I
10 24-3701-123-9 ... Вилка
Fork		 I
11 2413A57-6-8-3 Кд ... Втулка
Bushing		 2
12 3610A-4-20 Кд .. Заклепка
Rivet		 6
13 24-3701-6 . Законцовка
Trailing-edge section		 I
6- 14 24-3701-35 . Лонжерон
Spar		 I
15 24-3701-13 .. Кронштейн
Bracket		 I
16 24-3701-21 .. Кронштейн
Bracket		 I
17 4916A-5-14 .. Болт
Bolt		 II
18 4916A-5-16 .. Болт
Bolt		 8
19 4916A-5-18 .. Болт
Bolt		 5
20 4916A-5-22 .. Болт
Bolt		 5
21 4916A-5-26 .. Болт
Bolt		 2
22 3302A-5 Кд .. Гайка
Nut		 31
23 3401A-1-5-10 .. Шайба
Washer		 16
24 3401A-1,5-5-10 .. Шайба
Y/asher		 15
25 24-3701-0-2I9 . Обтекатель
Fairing		 I A
  24-3701-0-303 . Обтекатель
Pairing		 I Б
26 24-3701-0-245 . Крышка
Trimming		 I
27 24-3701-0-265 . Крышка
Trimming		 I
6 - 28 24-3701-108-1 . Накладка (для узда II)
Cover plate (for detail II)		 I
29 24-3701-108-3 . Накладка (для узла II)
Cover plate (for detail II)		 I
30 24-3701-108-5 . Накладка (для узла I)
Cover plate (for detail I)		 I
ЗІ 24-3701-108-7 . Накладка (ддя узла I)
Cover plate (for detail I)		 I
32 24-3701-108-9 . Накладка (ддя узла II)
Cover plate (for detail II)		 I
33 24-3701-108-11 . Накладка (ддя узла II)
Cover plate (for detail II)		 I
34 24-3701-110 . Шайба
Washer		 8
35 407AH-1-50 . Шайба
Waaher		 2
36 3027A-6-22-3 Кд . Бодт
Bolt		 2
37 3051A-4-11 Кд . Болт
Bolt		 30
38 3051A-4-12 Кд . Болт
Bolt		 4
39 3051A-4-14 Кд . Болт
Bolt		 4
40 3051A-4-16 Кд . Болт
Bolt		 2
41 4916A-6-66-3 . Болт
Bolt		 4
42 4996A-5-14 . Болт
Bolt		 70
43 4996A-5-16 . Болт
Bolt		 33
6 - 44 3327A-6 Кд . Гайка
Nut		 4
45 3341A-6 Кд . Гайка
Nut		 2
46 3381A-4 Кд . Гайка
Nut		 27
47 3381A-5 Кд . Гайка
Nut		 77
48 3382А-4 Кд . Гайка
Nut		 13
49 3382А-5 Кд . Гайка
Nut		 26
50 3402A-1-6-12 Кд . Шайба
Washer		 4
51 1,6x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 6
52 3402A-2-6-12 Кд . Шайба
Washer		 2
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
А - по 1610
Б - с 1701

EFFECTIVITY LEGEND
А - up to 1610
Б - 1701 and on
