2. Вертикальное оперение
— Киль

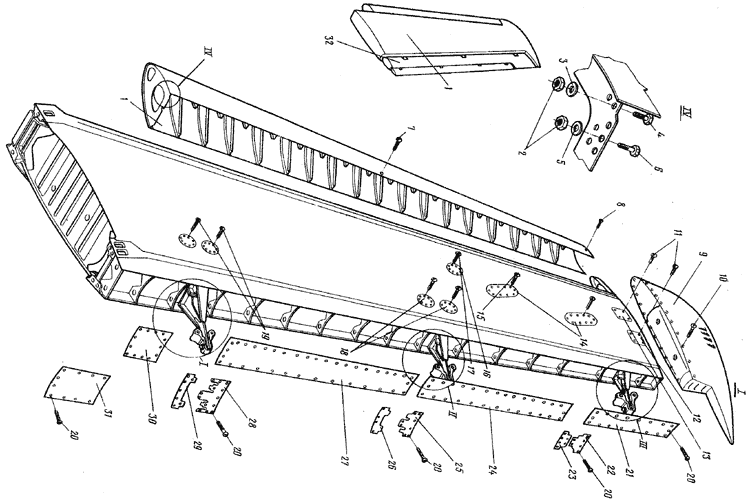

Рис.1. КИЛЬ. (На 4 листах. Лист I)
Fig.l. VERTICAL STABILIZER (Sheet 1 of 4)

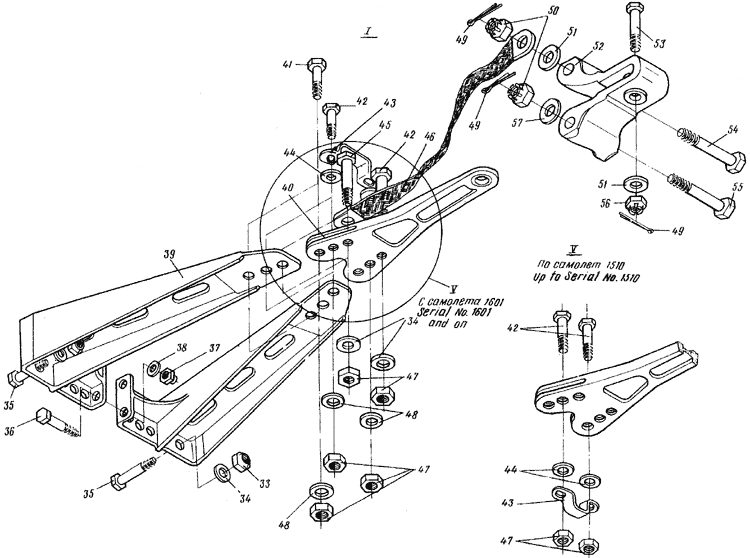

Рис.1. КИЛЬ. (На 4 листах. Лист 2)
Fig.l. VERTICAL STABILIZER, (Sheet 2 of 4)

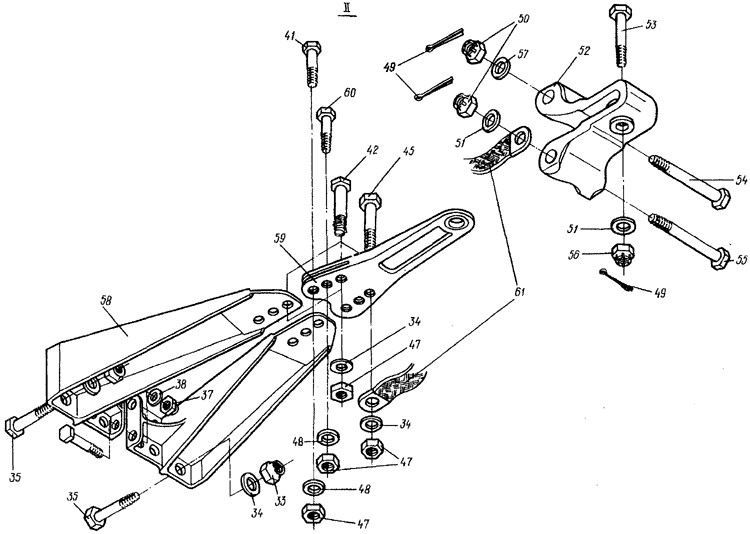

Рис.1. КИЛЬ. (На 4 листах. Лист 3)
Fig.l. VERTICAL STABILIZER, (Sheet 3 of 4)

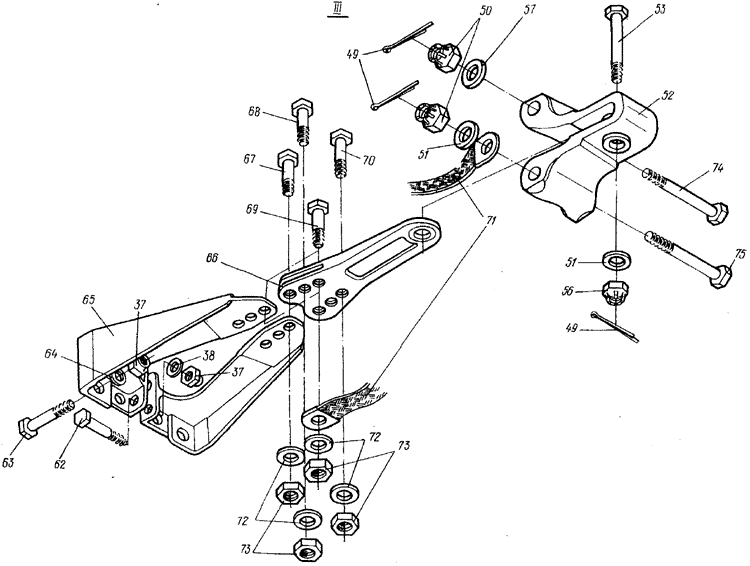

Рис.1. КИЛЬ. (На 4 листах. Лист 4)
Fig.l. VERTICAL STABILIZER, (Sheet 4 of 4)



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
1 - 14 24-3405-0-85 . Заглушка
Plug
4
15 3183A-4-12 . Винт
Screw
80
16 24-3405-0-38 . Крышка личка
Access hatch cover
I
17 3172A-4-12 Кд . Винт
Screw
8
18 24-3405-0-146 . Ланок
Access hatch
4
19 3172A-4-12 Кд . Винт
Screw
32
20 3172A-3-8 Кд . Винт
Screw
203
21 24-3404-117 . Обшивка задняя
Rear skin
I
22 24-3404-0-81 . Накладка
Cover plate
I
23 24-3404-0-79 . Накладка
Coverplate
I
24 24-3404-0-116 . Обшивка задняя
Rear skin
I
25 24-3404-0-77 . Накладка
Coverplate
I
26 24-3404-0-75 . Накладка
Coverplate
I
27 24-3404-0-131 . Обшивка задняя
Rear skin
I
28 24-3404-0-73 . Накладка
Cover plate
I
29 24-3404-0-71 . Накладка
Coverplate
I
1 - 30 24-3404-0-114 . Обшивка задняя
Rear akin
I
31 24-3404-0-63 . Крышка
Access hatch cover
I
32 24-3300-300 . Руль направления (см. 4.1, рис.1, поз.З и 4.2, рис.2)
Rudder (See 4.1, Fig.1,Item Но.3 and 4.2, Fig.2)
I A
  26-3300-300 . Руль направления (см. 4.1, рис. I, поз.З и 4.2, рис.2)
Rudder (See 4.1, Fig.l, Item No.3 and 4.2, Fig.2)
I Б
33 3373A-8 Кд . Гайка
Nut
8
34 3402A-1,5-8-16 Кд . Шайба
Washer
12
35 302IA-8-36 Кд . Болт
Bolt
8
36 3003A-6-26 Кд . Болт
Bolt
2
37 3373А-6 Кд . Гайка Hut
6
38 3401A-1-6-12 Кд . Шайба
Washer
6
39 24-3405-24-1 . Кронштейн правый
Bracket, RH
I
  24-3405-24-2 , Кронштейн левый
Bracket, LH
I
40 24-3400-12 . Вилка
Pork
I
41 5009А-8-24 Кд . Болт
Bolt
4
42 5009А-8-28 Кд . Болт
Bolt
5
1 - 43 24-3400-11 . Хомут
Clamp
I
44 3402A-1-8-16 Кд . Шайба
Washer
2
45 5009A-8-30 Кд . Болт
Bolt
2
46 24-3000-61-6 . Перемычка металлизации
Bonding jumper
I
47 3302A-8 Кд . Гайка
Nut
12
48 3402A-2-8-16 Кд . Шайба
Washer
6
49 2x20-002
ГОСТ 397-66
. Шплинт
Cotter pin
9
50 3327А-8 Кд . Гайка
Nut
6
51 3401A-1-8-16 . Шайба
Washer
6
52 24-3400-121 . Кронштейн
Bracket
3
53 302 7А-9-34-3,5 Кд . Болт
Bolt
3
54 4916A-8-76-4 Кд . Болт
Bolt
2
55 4916A-8-74-4 Кд . Болт
Bolt
2
56 334IA-8 Кд . Гайка
Hut
3
57 3401A-1,5-8-16 Кд . Шайба
Waaher
3
58 24-3405-25-1 . Кронштейн правый Bracket, RH I
1 - 58 24-3405-25-2 . Кронштейн девый Bracket, LH I
59 24-3400-18 . Валка
Fork
I
60 5009A-8-26 Кд . Бодт
Bolt
2
61 24-3000-61-3 . Перемычка металлизации
Bonding jumper
I
62 3003A-6-24 Кд . Болт
Bolt
2
63 302IA-6-28 Кд . Болт
Bolt
4
64 3402A-1-6-12 Кд . Шайба
Washer
4
65 24-3405-26-1 . Кронштейн правый
Bracket, RH
I
  24-3405-26-2 . Кронштейн левый
Bracket, LH
I
66 24-3400-13 . Вилка Pork I
67 5009А-6-22 . Болт
Bolt
2
68 5009А-6-24 . Болт
Bolt
2
69 5009А-6-28 . Болт
Bolt
I
70 5009А-6-26 . Болт
Bolt
I
71 24-3000-61-2 . Перемычка металлизации
Bonding jumper
I
72 3402A-2-6-12 Кд . Шайба
Washer
6
1 - 73 3302A-6 Кд . Гайка
Nut
6
74 4916A-8-70-4 Кд . Болт
Bolt
I
75 4916A-8-72—4 Кд . Болт
Bolt
I
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
А - по 1910
Б - с 2001

EFFECTIVTTY LEGEND
А - цр to 1910
Б - 2001 and on
