— Механизм управления передними (большими) створками переднего шасси

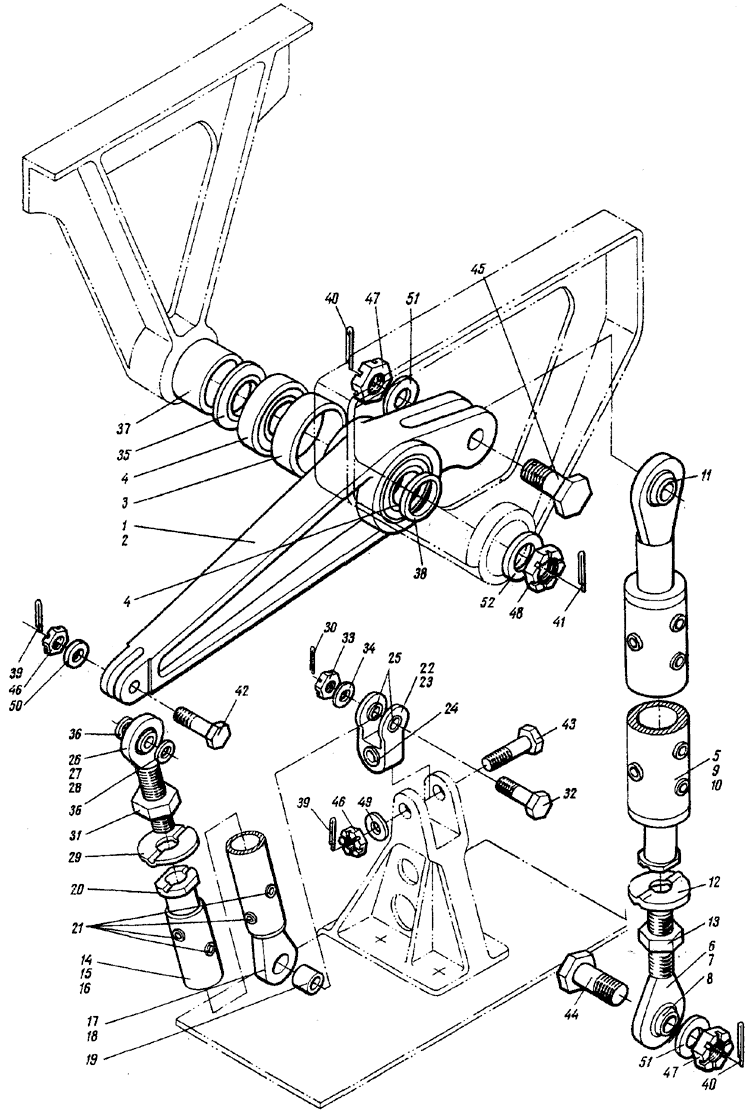

Рис. 9. МЕХАНИЗМ УПРАВЛЕНИЯ ПЕРЕДНИМИ (БОЛЬШИМИ) СТВОРКАМИ ПЕРЕДНЕГО ШАССИ
Fig. 9. NOSK L.G. FORWARD (LARGE) DOOR CONTROL MECHANISM



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  24-4209-500 МЕХАНИЗМ УПРАВЛЕНИЯ ПЕРЕДНИМИ (БОЛЬШИМИ) СТВОРКАМИ ПЕРЕДНЕГО ШАССИ (см. 5.2, рис. I, поз. 32)
HOSE LAUDIUG GEAR FORWARD
(LARGE) DOOR CONTTROL MECHANISM
(See 5.2, Fig. 1, Item No. 32)
I
9 - 1 24-4209-510 . Качалка в сборе
Double-arm bellcrsnk, aaey
2
2 24-4209-510-3 .. Качалка
Double-aim bellcrank
I
3 24-4209-505 .. Кольцо
Ring
I
4 B80104C1 .. Шарике подшипник (поставляется по техническим условиям ЕТУ 100/3)
Ball bearing (delivered according to ЕТУ 100/3)
2
5 24-4209-520 . Тяга в сборе
Link rod, assy
2
6 24-4209-522 .. Ухо в сборе
Eye, aesy
I
7 24-4209-522-3 ... Ухо
Eye
I
8 ШС-12 ... Подшипник шарнирный (поставляется по техни­ческим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)
I
9 24-4209-525 .. Тяга в сборе
Link rod, aesy
I
10 Без номера
Ho number
... Тяга
Link rod
Г
9 - 11 ШС12 ,.. Подшипник шарнирный (доставляется по техни­ческим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)
I
12 24-4209-524 .. Шайба
Washer
I
13 2710A-12x1 .. Гайка
Nut
I
14 24-4209-530 . Тяга в сборе
Link rod, assy
2
15 Без номера Nо number .. Тяга
Link rod
I
16 24-4209-530-3 ... Труба
Tube
I
17 24-4209-533 .... Ухо
Eye
I
18 24-4209-533-3 .... Ухо
Eye
I
19 24-4209-355 .... Втулка
Bush
I
20 24-4209-532 ... Стакан
Sleeve
I
21 3610A-6-23 Кд ... Заклепка трубчатая
Tubular rivet
4
22 24-4209-354 .. Кардан в сборе
Universal joint, assy
I
23 24-4209-354-3 ... Кардан
Universal joint
I
24 24-4209-356 ... Втулка
Bush
2
25- 24I4A57-6-9-4 ... Втулка
Bush
2
26 24-4209-535 .. Ухо в сборе
Eye, assy
I
9 - 27
24-4209-535-3 1ИС6 ... Ухо
Eye
I
28   . . . Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-end-socket bearing (delivered according to ЕТУ 100/5)
I
29 24-4209-524
1,5x20-002
ГОСТ 397-66
.. Шайба
Washer
I
30   .. Шплинт
Cotter pin
I
31 2710A-12xI1 .. Гайка
Nut
I
32 3027А-6-28-3 Ед .. Болт
Bolt
I
33 3341A-6 Кд .. Гайка
Nut
I
34 3402A-I,5-6-12 Кд .. Шайба
Washer
I
65 24-4209-303 . Шайба
Washer
2
36 24-4209-305 . Шайба
Washer
4
37 24-4209-308 . Кольцо
Ring
2
38 24-4209-506 . Кольцо
Ring
2
39 1,5x20-002
ГОСТ 397-66
. Шплинт
Cotter pin
4
40 2,5x30-002
ГОСТ 397-66
. Шплинт
Cotter pin
4
41 3x40-002
ГОСТ 397-66
. Шплинт
Cotter pin
2
9 - 42 3027А-6-28-3 Кд . Болт
Bolt
2
43 3027А-6-34-3 Кд . Болт
Bolt
2
44 3027А-12-34-4 Кд . Болт
Bolt
2
45 3027А-12-40-4 КД . Болт
Bolt
2
46 3341А-6 Кд . Гайка
Nut
4
47 3341А-12 Кд . Гайка
Nut
4
48 3341А-16 Кд . Гайка
Nut
2
49 3402А-0,5-6-12 Кд . Шайба
Washer
2
50 3402А-1,5-6-12 Кд . Шайба
Washer
2
51 3402А-2-12-22 Кд . Шайба
Washer
4
52 3402А-1,5-16-28 Кд . Шайба
Washer
2
