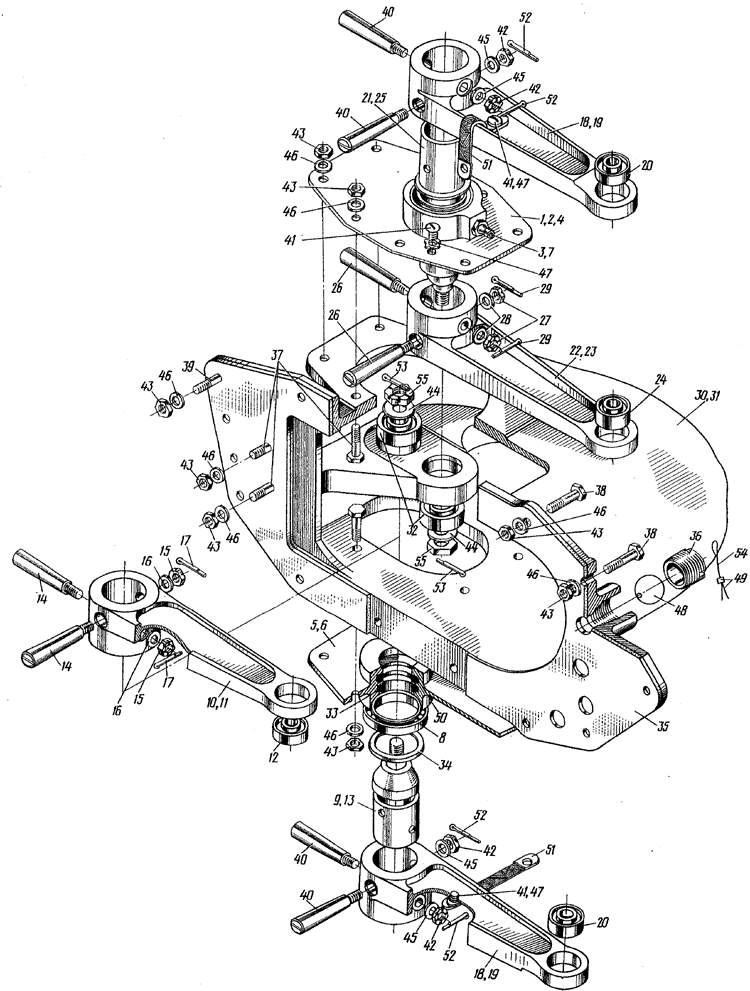

Рис. 4. УСТАНОВКА ГЕРМПУЗЛА НА ШПАНГОУТЕ 40
Fig. 4. PRESSURE SEAL ON FRAME No. 40
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
26-5301-0 |
УСТАНОВКА ГЕРМПУЗЛА НА ШПАНГОУТЕ 40 (см. 6.3,
рис. 1, поз. 1)
PRESSURE SEAL ON FRAME No. 40 (See 6.3, Fig. 1, Itеm Nо. 1) |
I |
|
| 4 - 1 |
24-5301-20-1 |
. Фланец в сборе
Flange, assy |
I |
|
| 2 |
24-5301-20-3 |
.. Фланец
Flange |
I |
|
| 3 |
25034-2 |
.. Пресс-масленка прямая
Lubricator fitting, straight |
I |
|
| 4 |
900706 |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 5 |
24-5301-20-2 |
. Фланец а сборе
Flange, assy |
I |
|
| 6 |
24-5301-20-4 |
.. Фланец
Flange |
I |
|
| 7 |
2503А-2 |
.. Пресс-масленка прямая
Lubricator fitting, straight |
I |
|
| 8 |
НУЭ00706 |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 9 |
26-5301-70 |
. Ось с качалвой в сборе
Axle with bellorank, assy |
I |
|
| 10 |
26-5301-60 |
.. Качалка в сборе
Bellcrank, assy |
I |
|
| 11 |
26-5301-60-3 |
... Качалка
Bellcrank |
I |
|
| 4 - 12 |
НУ98І067 |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 13 |
24-5301-31 |
.. Ось
Axle |
I |
|
| 14 |
3033А-6-46-2,5 Кд |
.. Болт конический
Taper bolt |
2 |
|
| 15 |
3327А-5 Кд |
.. Гайка
Nut |
2 |
|
| 16 |
1249С50-5 Кд |
.. Шайба
Washer |
2 |
|
| 17 |
1,6x16-002
ГОСТ 397-66 |
. . Шплинт
Cotter pin |
2 |
|
| 18 |
26-5301-80 |
. Качалка в сборе
Bellcrank, assy |
2 |
|
| 19 |
26-5301-80-3 |
.. Качалка
Bellcrank |
I |
|
| 20 |
НУ98І067 |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 21 |
26-5301-100 |
. Ось с качалкой в сборе
Axle with bellcrank, aesy |
I |
|
| 22 |
26-5301-50 |
.. Качалка в сборе
Bellcrank, assy |
I |
|
| 23 |
26-5301-50-3 |
.. Качалка
Bellcrank |
I |
|
| 24 |
Н798І067 |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
I |
|
| 4 - 25 |
24-5301-31 |
.. Ось
Axle |
I |
|
| 26 |
3033Дг6-46-2,5 Кд |
.. Конусный болт
Taper bolt |
2 |
|
| 27 |
3327А-5 Кд |
.. Гайка
Nut |
2 |
|
| 28 |
1249C50-5 Кд |
.. Шайба радиусная
Saddle washer |
2 |
|
| 29 |
1 ,5x15-002
ГОСТ 397-66 |
.. Шплинт
Cotter pin |
2 |
|
| 30 |
24-5301-110 |
. Корпус в сборе
Pressure seal body, assy |
I |
|
| 31 |
24-5301-110-3 |
.. Корпус
Body |
I |
|
| 32 |
HТ201Ю |
.. Шарикоподшипник (поставляется по ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) |
2 |
|
| 33 |
24-5301-2 |
. Кольцо
Ring |
2 |
|
| 34 |
24-5301-4 |
. Шайба
Washer |
2 |
|
| 35 |
24-5301-7 |
. Прокладка
Gasket |
I |
|
| 36 |
24-5301-11 |
. Гайка
Nut |
4 |
|
| 37 |
302IA-5-22 Кд |
. Болт
Bolt |
25 |
|
| 38 |
302IA-5-26 Кд |
. Болт
Bolt |
4 |
|
| 39 |
302IA-5-28 Кд |
. Болт
Bolt |
4 |
|
| 40 |
3033А-6-46-2,5 Кд |
. Болт конический
Taper bolt |
4 |
|
| 4 - 41 |
3166А-4—6 Кд |
. Вант
Screw |
4 |
|
| 42 |
3327A-5 Кд |
. Гайка
Nut |
4 |
|
| 43 |
3373A-5 Кд |
. Гайка
Nut |
33 |
|
| 44 |
3402A-1,5-10-20 Кд |
. Шайба
Washer |
2 |
|
| 45 |
1249C50-5 Кд |
. Шайба радиусная
Saddle washer |
4 |
|
| 46 |
139AH-5 Кд |
. Шайба
Washer |
33 |
|
| 47 |
6057056-4,2 |
. Шайба металлизации
Bonding washer
|
4
|
|
| 48 |
3905А-2,5 |
. Сердечник
Ball |
4 |
|
| 49 |
2444А |
. Пломба
Seal |
2 |
|
| 50 |
313АН-30-5Х |
. Кольцо
Ring |
2 |
|
| 51 |
99АН-1-100 |
. Перемичка металлизации
Bonding strip |
2 |
|
| 52 |
1,5x15-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
4 |
|
| 53 |
2,5x25-002
ГОСТ 397-66 |
. Швхант
Cotter pin |
2 |
|
| 54 |
КС-1-Кд
ГОСТ 792-67 |
. Провожока
Looking wire |
Ш
AR |
|
| 55 |
3341A-10 Кд |
. Гайка
NHut |
2 |
|
