— Замок убранного положения (подвесной замок) главного шасси

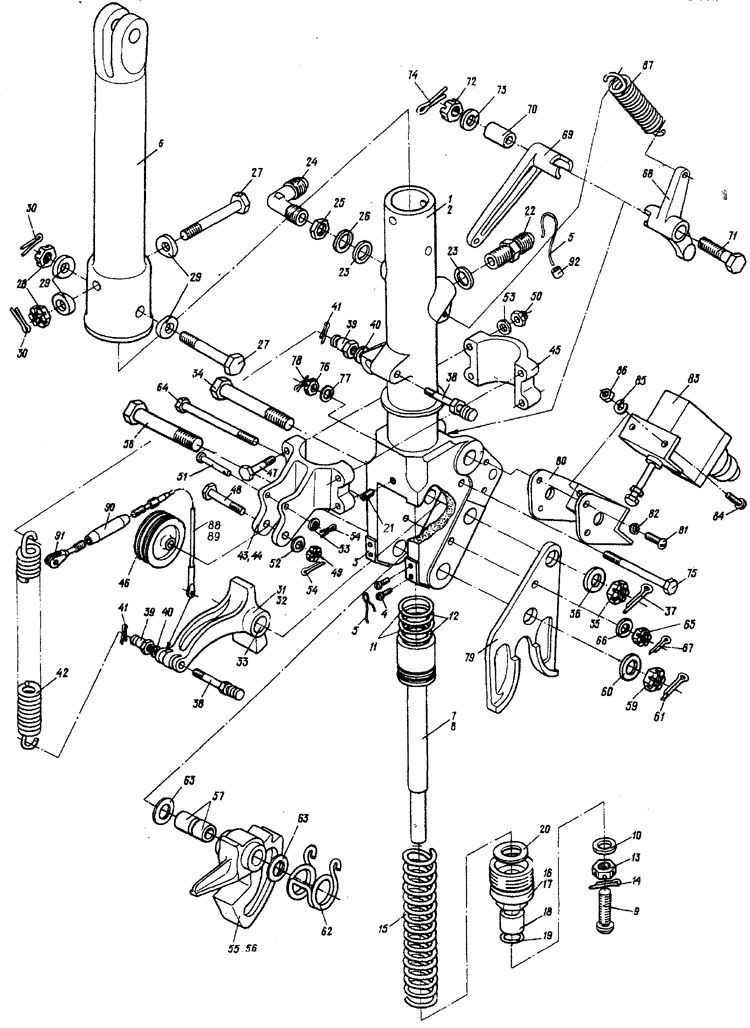

Рис. 5. ЗАМОК УБРАННОГО ПОЛОЖЕНИЯ (ПОДВЕСНОЙ ЗАМОК) ГЛАВНОГО ШАССИ
Fig. 5. MAIN L.G. UNIT UPLOCK



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  24-4105-200-1 ЗАМОК УБРАННОГО ПОЛОЖЕНИЯ (ПОДВЕСНОЙ ЗАМОК) ГЛАВНОГО ШАССИ, ПРАВЫЙ (см. 5.1, рис. I, поз. 5)
MAIN LANDING GEAR UNIT UNIT UPLOCK, RIGHN (See 5.1, Fig. 1, Item No. 5)
I
  24-4105-200-2 ЗАМОК УБРАННОГО ПОЛОЖЕНИЯ (ПОДВЕСНОЙ ЗАМОК) ГЛАВНОГО ШАССИ, ЛЕВЫЙ (см. 5.1, рис. I, поз. 5)
MAIN LANDING GEAR UNIT UNIT UPLOCK, LEFT (See 5.1, Fig. 1, Item No. 5)
I
5 - 1 24-4105-110-1 . Корпус замка правый, в сборе
Uplock body assy, right
I
  24r-4105-110-2 . Корпус замка левый, в сборе
Uplock body asay, left
I
2 24-4105-110-3 .. Корпус замка, правый
Uplock body, right
I
  24-4105-110-4 .. Корпус замка, левый
Uplock body, left
I
3 24-4105-113 .. Упор
Rest
2
4 3162A-4-7 Кд .. Винт
Screw
4
5 KC1-Кд
ГОСТ 792-67
.. Проволока
Wire
ПП
AR

6 24-4105-11A . Узел замка (верхний)
Lock assy (upper)
I
7 24-4105-90 . Шток в сборе
Rod, assy
I
8 24-4105-91 .. Шток
Rod
I
9 24-4105-92 .. Винт
Screw
I
5 - 10 24-4105-34 ... Шайба
Washer
I
11 2186A-21-1 .. Кольцо резиновое
Rubber ring
2
12 2187A-21 .. Шайба защитная
Protective Washer
2
13 3341A-8 Кд .. Гайка
Nut
I
14 2x20-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
15 4233A-4,5-25-153-11 . Пружина
Spring
I
16 24-4105-130 . Гайка в сборе
Nut, assy
I
17 24-4105-131 .. Гайка
Nut
I
18 24-4105-135 .. Втулка напрвзшющая
Guide
Bush
I
19 24-4105-32 .. Кольцо-сальник
Packing gland
I
20 24-4105-127 . Шайба
Washer
I
21 3221А-4-8 Кд . Винт
Screw
I
22 4679А-6 „ Проходник ввертной
Threaded connection
I
23 2186А-176-2 . Кольцо уплотнительное
Packing ring
2
24 4685А-6-40 . Уголышк ввертной
Threaded elbow
I
25 2196A-12xI,5 . Контргайка
Lock nut
I
26 2198A-20 . Шайба фторопластовая
Fibroplastic Washer
I
5 - 27 3027A-8-58-3,5 Кд . Болт
Bolt
2
28 3341A-8 Кд . Гайка
Nut
2
29 1274050-1,5-8-48 . Шайба радиусная
Saddle Washer
4
30 2x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
2
31 24-4105-150 . Защелка в сборе
Latch, assy
I
32 24-4105-150-3 .. Защелка
Latch
I
33 900AH-12-16 .. Втулка
Bush
2
34 24-4105-185 . Болт
Bolt
I
35 3341A-12 Кд . Гайка
Nut
I
36 3402A-1,5-12-22 Кд . Шайба
Washer
I
37 2,5x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
38 24-4105-14 . Болт
Bolt
2
39 24-4105-5 . Гайка
Nut
2
40 3402А-0,5-6-12 БД . Шайба
Washer
2
41 1,5x15-062
ГОСТ 397-66
. Шплинт
Cotter pin
2
42 I920A-1,5-14-110 . Пружина
Spring
2
5-.43 24-4105-50A . Хомут в сборе
Clamp, assy
I
44 24-4105-53 .. їїолухомут
Half-clamp
I
45 24-4105-52A .. Полухомут
Half-clamp
I
46 472C50-40-7 .. Ролик
Roller
2
47 3003A-5-42 Кд .. Болт
Bolt
4
48 3027A-7-34-3 Кд .. Болт
Bolt
I
49 3341A-6 Кд .. Гайка
Nut
I
50 3373A-5 Кд .. Гайка
Nut
4
51 258АВ-5-36 .. Предохранитель
Guard
I
52 3402A-1,5-6-12 Кд .. Шайба
Washer
I
53 340ІА-1,5-5-10 .. Шайба
Washer
6
54 1,5x15-002
ГОСТ 397-66
.. Шплинт
Cotter pin
2
55 24-4105-140 . Крюк в сборе
Hook, assy
I
56 24-4105-140-3 .. Крюк
Hook
I
57 900AH-14-16 .. Втулка
Bush
2
58 24-4105-175 . Боят
Bolt
I
59 3341A-12 Кд . Гайка
Nut
I
60 3402A-1,5-12-22 Кд . Шайба
Washer
I
5 - 61 2,5x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
62 24-4105-7 , Пружина
Spring
I
63 3402A-0,8-14-30 Кд . Шайба
Washer
2
64 3017A-6-72-3 Кд . Болт
Bolt
I
65 3341A-6 КД . Гайка
Nut
I
66 3402А-0,5-6-12 Кд . Шайба
Washer
I
67 1,5x15-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
68 24-4105-28-1 . Рычаг правый
Lever, right
I
  24-4105-28-2 . Рычаг левый
Lever, left
I
69 24-4105-29-1 . Рычаг правый
Lever, right
I
  24-4105-29-2 . Рычаг левый
Lever, left
I
70 24-4105-3 . Втулка
Bush
I
71 3027А-10-80-4 Кд . Болт
Bolt
I
72 3341A-10 Кд . Гайка
Nut
I
73 3402A-1-10-20 Кд . Шайба
Washer
I
74 2,5x20-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
75 3017A-5-60-3 Кд . Болт
Bolt
I
5-76 3341A-5 Кд . Гайка
Nut
I
77 3401A-1,5-5-10 . Шайба
Washer
I
78 1,5x15-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
79 24-4105-15-1 . Щека правая
Guide cheek, right
I
  24-4105-15-2 . Щека левая
Guide cheek, left
I
80 24-4105-100A . Кронштейн
Bracket
I
81 3166A-5-10 Кд . Винт
Screw
4
82 5Н65ГКД
ГОСТ 6402-61
. Шайба дружинная
Spring
Washer
4
83 ДН-702 . Микровыключатель
Microswitch
I
84 3166A-4-11 Кд . Винт
Screw
4
85 4Н65Г-КД
ГОСТ 6402-61
. Шайба пружинная
Spring Washer
4
86 3320А-4 Кд . Гайка
Nut
4
87 I922A-2,5-22-70 . Пружина
Spring
I
88 24-4105-60A . Трос в сборе
Cable, assy
2
89 Без номера
Но number
.. Трос с наконечниками
Cable with end piece
I
90 240С50-4 .. Муфта
Coupling
I
5 - 91 250C50-4 .. Вилка
Pork
I
92 2444A . Пломба
Seal
I
